目盛り同様、ゲージは単一の値が最小予想値から最大予想値までの範囲内のどこにあるかを示します。目盛り機能に加えて、色付きのデータ範囲を設定して、値が何を表しているかをユーザーが理解できるようにすることができます。
始める前に
必要なロール: プラットフォームアナリティクスワークスペースを表示するためのロールは必要ありません。任意の内部ロールを使用してデータの可視化を作成できますが、可視化を可視化ライブラリに保存するには viz_creator ロールが必要です。意味のある可視化を作成するには、レポートするデータにアクセスする権利が必要です。
このタスクについて
目標と比較した会社の売上高など、値をターゲットまたはベンチマークと比較する場合は、ゲージの視覚化を使用します。可視化を色付きで構成して、目標と比較して現在の値がどこにあるかを示すことができます。目盛りを使用して、値を表す可視化の部分を色分けします。ゲージの可視化では、範囲を色分けし、針でその値を指します。
手順
-
最初の手順に従って でのゲージデータの可視化の作成 可視化デザイナーします。
-
移動先 、またはインラインダッシュボードを開いて [編集] を選択します。
-
[新規] を選択します。
-
ゲージ (
) の可視化タイプを選択します。
-
今のところ、ヘッダーと境界線のセクションをスキップして、データソースに進みます。
-

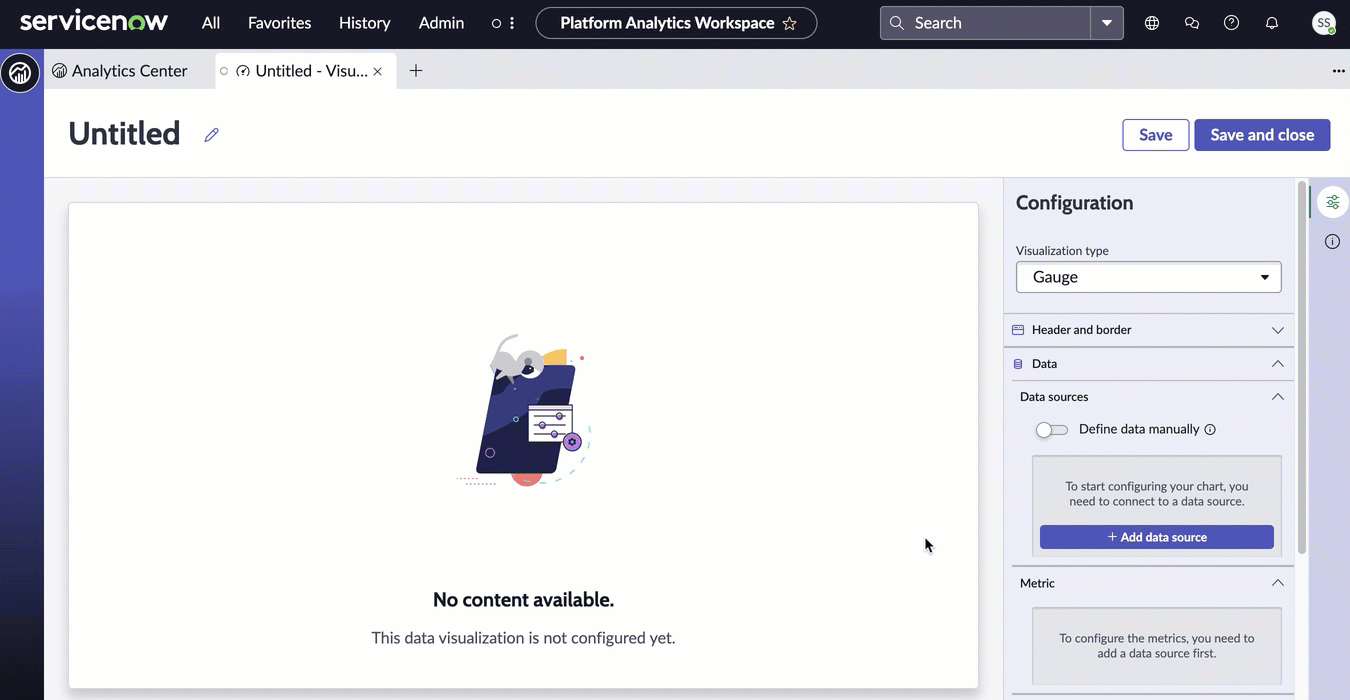

[データソースを追加] を選択します。
-
インシデント [incident] テーブルを選択します。
-
[フィルター] セクションのオープン条件。
この可視化にはオープンインシデントが表示されているため、インシデントを追加しましょう。このフィルターを選択すると、可視化にはアクティブなインシデントの数のみが表示されます。
- オプション:
[実行] を選択して、可視化の基になるレコードをプレビューします。
-
[Add this source (このソースを追加)] を選択します。
選択したデータの現在の値を含むゲージデータの可視化が
可視化デザイナーに表示されます。
-
可視化されたことを確認できたので、ユーザーのコンテキストを追加しましょう。
-
[ヘッダーと境界線] セクションを展開します。
-
[ ヘッダーを表示 ] を選択し、可視化タイトル [ オープン中のインシデント - ゲージ] を指定します。
[ヘッダーを表示] を選択すると、タイトルと説明を追加できます。タイトルは必ずしも可視化名と同じではありません。可視化名によって、 可視化デザイナー とリストで可視化が識別されます。タイトルが可視化内に表示されます。
-
可視化の説明を入力します: すべての優先度とカテゴリのオープンインシデントの数。
説明フィールドとタイトルフィールドは必須ではありませんが、この情報があると、ダッシュボードで可視化を理解しやすくなり、リストで識別しやすくなります。
-
[追加の設定] で、[ゼロを表示] を選択します。
場合によっては、可視化の対象者は値 0 に関心がないことがあります。ただし、この場合は、オープンインシデントが 0 であることを示したいと考えています。[ゼロを表示] を選択しない場合は、データがないときに表示するメッセージを構成するオプションがあります。
-
[データの更新] で、対象者が可視化を操作する方法を構成します。
-
[フィルターに従う] を選択します。
このオプションを使用すると、可視化は、同じテーブルに基づく、配置されているダッシュボードのインタラクティブフィルターに従うことができます。
-
[フィルターを表示] アイコンを選択して、可視化に適用されたフィルターの数を表示します。
たとえば、ダッシュボードフィルターによって可視化の値が制限されると、アイコンは、フィルターに一致するオープンインシデントの数が表示されていることを示します。その後で、どのフィルターが有効になっているかを確認できます。
-
[ドリルダウンを有効にする] を選択して、閲覧者が関連するデータを別の方法で表示できるようにします。
一部の可視化は、関連付けられたデータのリストにのみドリルダウンします。通常、テーブルデータはアクセス制御リスト (ACL) によって制限され、閲覧者には関連するすべてのレコードが表示されない場合があります。
-
[プレゼンテーション] で、ゲージの形状とゲージ値のサイズを構成します。
-
[表示設定] で、ゲージの円弧角度として [180 度] を選択します。
180度はゲージを半円として表示します。240 度は、ゲージを円の 4 分の 3 として示します。

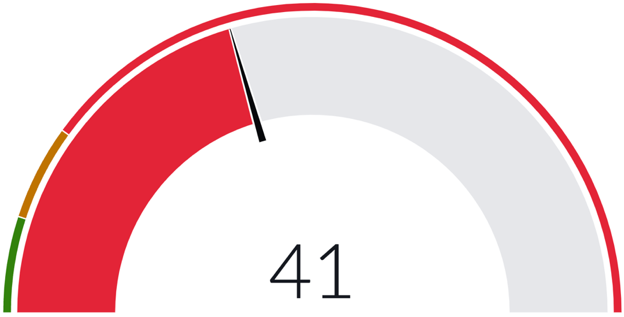

| 180度ゲージ |

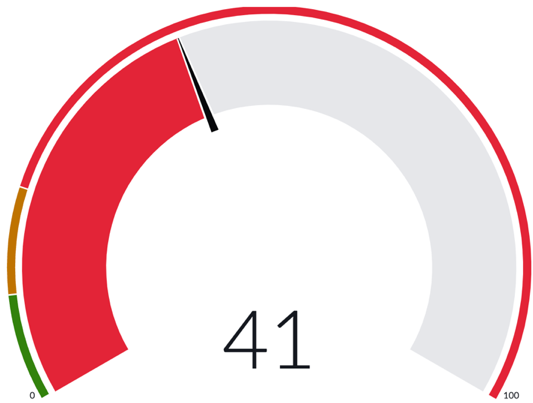

240度ゲージ |
 |
 |
-
スコアサイズをデフォルトの M (中) から L (大) に変更して強調します。
-
この例では、内半径パラメーターを無視します。
内側の半径は、可視化の内側の半径と外側の半径の比率です。使用できる値は 0.7 から 0.95 です。
-
[範囲] で、ゲージの最小値と最大値を選択します。
デフォルト値は 0 と 100 です。この場合、オープン中のインシデントがない場合は、最小値はゼロです。最大値のデフォルト値もそのままにしますが、独自のゲージの可視化を作成する場合は現実的な最大値を考慮してください。
-
[範囲を構成] を選択します。
範囲は、値が可視化に関連付けられた目標をどのように達成しているかを示すカラーバンドです。この例では、値を示す 3 つの範囲を設定します。
-
デフォルトの範囲数 (3) と、デフォルトのカラースキーム ( 緑から赤) を維持します。
-
最初の範囲に「良好」のラベルを付け、5以下の値を指定します。
-
2 番目の範囲に [Needs work (作業が必要)] のラベルを付け、20以下の値を指定します。
最初の範囲から小さい値が取得されます。
-
3 番目の範囲にラベルを付ける 助けが必要です。
この範囲の値は、2 番目の範囲から取得されます。
-
[Apply (適用)] を選択します。
-

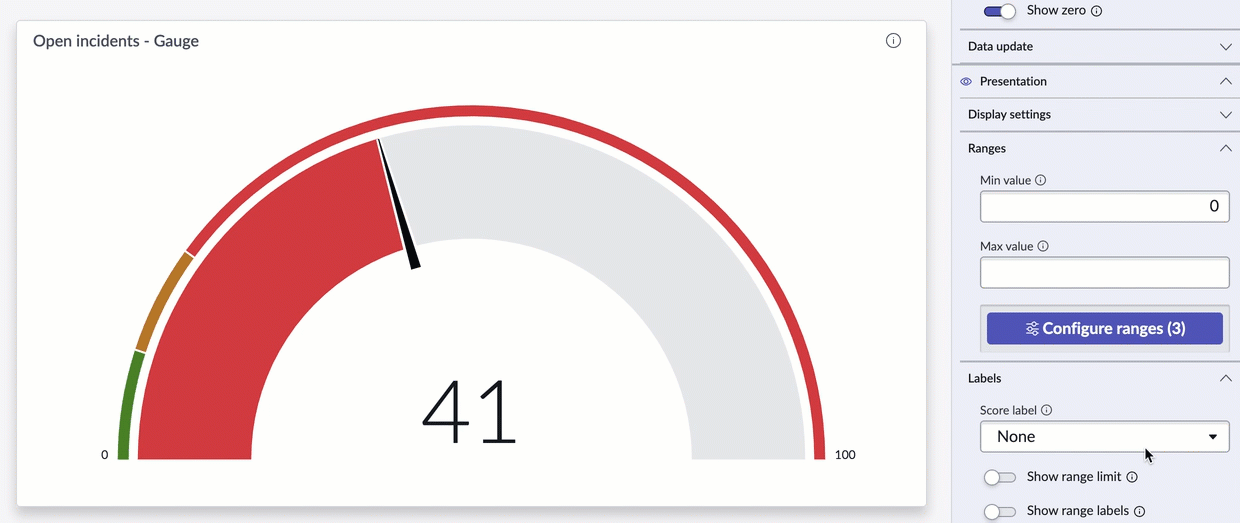

ゲージの ラベル を設定します。
-
スコアラベルの [なし] を選択します。
その他の選択肢は、[メトリクスラベル] と [範囲ラベル] です。メトリクスは可視化の名前にあるため、ゲージの値に「インシデント」というラベルを付けるのは冗長です。[範囲] ラベルには、ラベルを値ではなく可視化のプライマリテキストにするオプションがあります。
-
[ 範囲制限を表示] を選択します。
範囲制限では、各範囲の下限値とゲージの上限が可視化に追加されます。
-
[ 範囲ラベルを表示] を選択します。
構成した範囲ラベルにより、各範囲のコンテキストが追加されます。
単一のスコア値が目的の値と一致しているかどうかを示す 3 つのルールを作成しました。
タスクの結果
単一のメトリクス「オープンインシデント」に基づいて可視化したゲージが作成されました。また、フィルターとドリルダウンに関するユーザーオプションを構成し、可視化のサイズ、ラベル付け、および範囲を構成しました。
