水平棒グラフの可視化の例

水平棒グラフで表示すると、インシデントの優先度や営業グループなど、さまざまなカテゴリやグループの比較サイズや頻度を表示できます。アサイン先グループなど、棒グラフの可視化にグループ化や積み重ね基準を追加することもできます。

始める前に

必要なロール：データにアクセスできるユーザーは誰でも、編集可能な任意のダッシュボードでそのデータの可視化を作成できます。itil、report_user、admin、または viz_creator ロールを持つユーザーは、 可視化デザイナーで可視化を作成できます。可視化デザイナーで可視化を作成すると、ライブラリに保存されます。アクセスの詳細については、「 report_view のアクセス制御 と プラットフォームアナリティクスのロール」を参照してください。

このタスクについて

水平棒グラフの可視化タイプを使用して、さまざまなカテゴリまたはグループを比較し、データセットの分布を明確に示します。この例では、優先度別にインシデントを表示し、アサイン先グループ別に積み重ねます。

手順

1. 最初の手順に従って 水平または垂直バーのデータ可視化を作成します。
   1. 移動先 すべて > プラットフォームアナリティクス > ライブラリー > データの可視化、またはインラインダッシュボードを開いて [編集] を選択します。
   2. [新規] を選択します。
   3. 水平バー ( ) の可視化タイプを選択します。

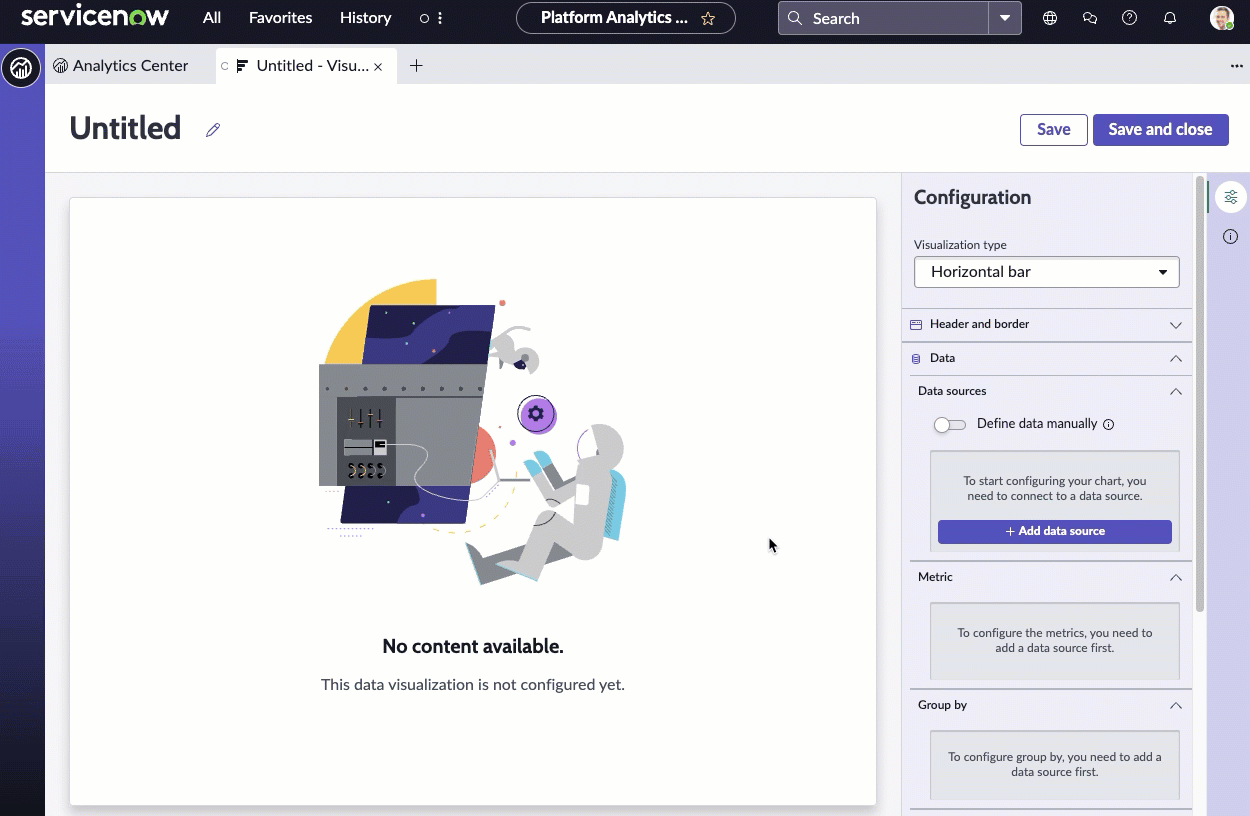

2. 現時点では、ヘッダーと境界線のセクションをスキップして、データソースに移動します。
   1. [データソースを追加] を選択します。
   2. インシデント [incident] テーブルを選択します。
   3. この可視化ではオープンインシデントが表示されるため、[フィルター] セクションに Incidents.Open 条件を追加しましょう。
      このフィルターを選択すると、可視化にはアクティブなインシデントの数のみが表示されます。
   4. オプション: [実行] を選択して、可視化の基になるレコードをプレビューします。
   5. [このソースを追加] を選択します。
   選択したデータの現在の値を含む水平バーのデータ表示が 可視化デザイナーに表示されます。入力した情報は、可視化がアクティブなインシデントを表すもののみであるため、表示されるのは 1 つのブロックのみです。ステップ 4 で優先度とアサイン先グループを追加します。


3. 可視化されたことを確認できたので、ユーザーのコンテキストを追加しましょう。
   1. [ヘッダーと境界線] セクションを展開します。
   2. [ ヘッダーを表示 ] を選択し、タイトル [ オープンインシデントの数 - 優先度とアサイン先グループ] を入力します。
      [ヘッダーを表示] を選択すると、タイトルと説明を追加できます。チャートのタイトルは、必ずしも可視化の名前と同じである必要はありません。可視化名によって、 可視化デザイナー とリストで可視化が識別されます。チャートのタイトルが可視化内に表示されます。
   3. 可視化の説明を入力します: アサイン先グループ別にグループ化されたすべての優先度のオープンインシデントの数。
      説明フィールドとタイトルフィールドは必須ではありませんが、この情報があると、ダッシュボードで可視化を理解しやすくなり、リストで識別しやすくなります。
   4. [ 保存] を選択し、レポートに「 水平バー - オープンインシデント」というタイトルを付けます。
4. [メトリクス] セクションをスキップします。
5. グループ化基準を追加して、可視化で情報を区別します。
   [グループ] で [ アクティブ ] を選択し、グループ化を [優先度] に変更します。

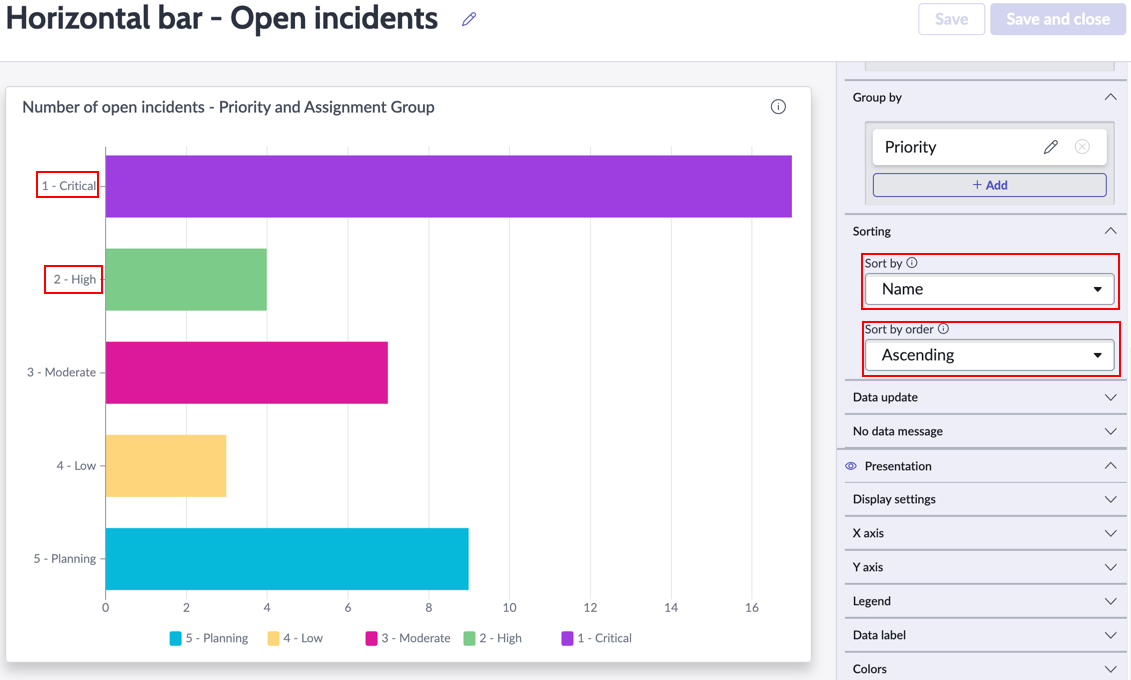

6. [ソート] で、ソートの基準となるフィールドとソートの順序を選択します。
   1. 名前でソートする場合に選択します。
      優先度名はそれぞれ数字で始まるため、バーは 1 - 重大、2 - 高などになります。
   2. ソート順に [ 昇順 ] を選択します。
      バーは、1 - 重大が一番上、その後に 2 - 高、3 - 中などの順に並べられます。
7. [データの更新] で、対象者が可視化を操作する方法を構成します。
   1. [フィルターに従う] を選択します。
      このオプションを使用すると、可視化は、同じテーブルに基づく、配置されているダッシュボードのインタラクティブフィルターに従うことができます。
   2. [フィルターを表示] アイコンを選択して、可視化に適用されたフィルターの数を表示します。
      たとえば、ダッシュボードフィルターによって可視化の値が制限されると、アイコンは、フィルターに一致するオープンインシデントの数が表示されていることを示します。その後で、どのフィルターが有効になっているかを確認できます。
   3. [ ドリルダウンを有効にする] を選択すると、閲覧者がグラフ内のデータポイントを選択して関連情報に移動できるようになります。
      一部の可視化は、関連付けられたデータのリストにのみドリルダウンします。通常、テーブルデータはアクセス制御リスト (ACL) によって制限され、閲覧者には関連するすべてのレコードが表示されない場合があります。

      このコントロールは 、[チャートのインタラクションを許可] を反映しています。[チャートインタラクション] で、ドリルダウンの移動先を選択することもできます。

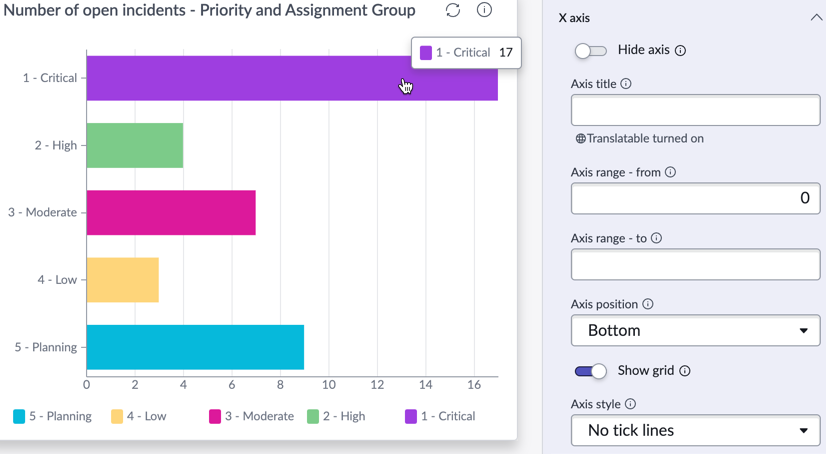

8. X 軸を構成します。
   軸上のテキスト、値の範囲、軸の位置など、いくつかのオプションを指定できます。軸とその値を非表示にして、棒の比較サイズのみを表示する場合は、[ 軸を非表示 ]を選択することもできます。
   1. X 軸に「 オープン中のインシデント」というタイトルを付けることができますが、この情報は既に可視化のタイトルに含まれているため、空のままにします。
   2. 軸範囲の [開始] 値の デフォルトの 0 のままにします。
      より大きな値が理にかなっている場合がありますが、欠点は、バーの相対的なサイズが精度が低下し、誤解を招く可能性があることです。
   3. 軸範囲の 終了 値のデフォルトの空のままにします。
      この値が空の場合、範囲内の最大値は可視化内の最大の棒の最大値と同じになります。この例では、この値は 17 です。
   4. [グリッドを表示] オプションと [軸スタイル] オプションは、自分の好みに合わせて調整できる美的小さな変更です。
      この例では、表示されているグリッドを延長するため、[ 目盛りなし ] を選択します。

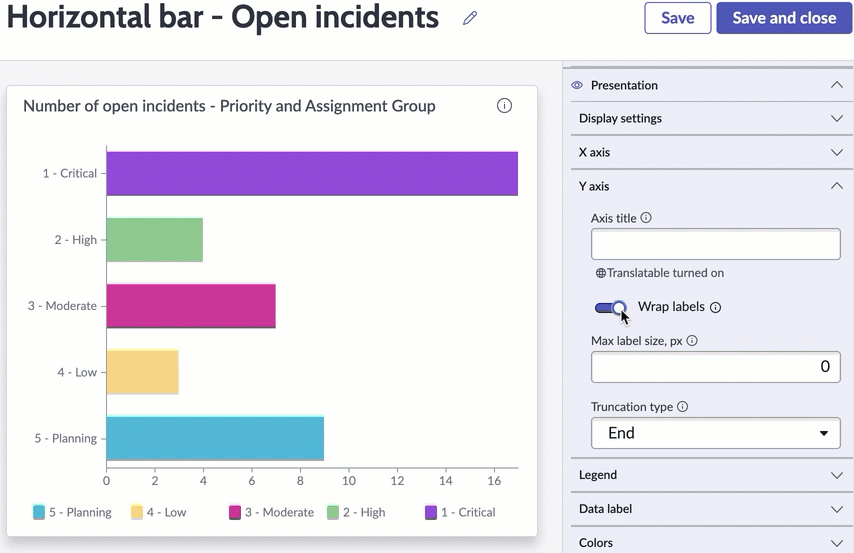

9. Y 軸を構成します。
   Y 軸構成は、縦軸に対するラベルの表示方法に対応します。この例では、比較的短いラベルを使用しています。ただし、最大ラベルサイズがラベルより小さい場合は、ラベルテキストを切り捨てるか折り返すことができます。ラベルの先頭または末尾のテキストを切り捨てることができます。
   1. Y 軸にタイトル 「優先度」を付けることができますが、この情報は既に可視化のタイトルに含まれているため、空のままにします。
   2. [ラベルを折り返す] を選択します。
      [ラベルの最大サイズ] が 0 の場合は、最大のラベルがサイズを決定することを意味するため、ラベルの表示に変更はありません。
   3. [最大ラベルサイズ] を 50 に変更します。
      ラベルは追加の行に折り返されます。切り捨てタイプは、ラベルが折り返されているため、違いはありません。
   4. [ ラベルを折り返す] オプションをクリアします。
      切り捨てタイプを変更すると、長いラベルの端が 3 つのドットに [End] で置き換えられることがわかります。[開始] を選択すると、長いラベルの最初の部分が 3 つのドットに置き換わります。そして、中央を選択した場合も同じことが起こります。
10. 可視化の凡例を構成します。
    凡例は、Y 軸の各値の色分けの例を示しています。凡例を表示するかどうか、配置する場所、表示する量を選択できます。理想的な配置は、ダッシュボード上のコンテナのサイズによって異なります。水平方向のスペースが多い場合は、凡例を左または右に配置します。垂直方向のスペースが多い場合は、上または下に配置します。
    1. [ 凡例を表示 ] と [ 凡例値を表示] を選択します。
       [凡例を表示] の値は 、メトリクスに関連付けられた数値を追加します。この場合、 1 - 重大 なインシデントの数が 1 - 重大なインシデントに 17 が追加されます。または、[ データラベルを表示 ] ([データラベル] セクション内) を選択して、この値をバー自体に配置することもできます。
    2. 凡例を可視化の上に配置します。
       凡例を可視化の上、下、または右または左に配置することを選択できます。
    3. [ 中央水平配置] を選択します。
       開始と終了 凡例を可視化の左または右に移動します。(右から左に読む言語の場合、[開始] と [終了] は右と左です)。
    4. 凡例アイテムの最大幅を変更して、これらの値に余裕を増やしたり減らしたりします。
    5. 凡例を垂直に展開 すると、凡例に追加の行が提供されるため、ユーザーはデフォルトの 2 行を超えてスクロールする必要はありません。
       この例では、5 つのインシデント優先度に対して 1 行だけ必要です。15 または 20 の異なる地域またはアサイン先グループのバーがある可視化では、スクロールバーなしで凡例にさらに多くを表示することができます。
11. グループ化基準を追加して、可視化で詳細情報を提供します。
    この可視化を呼び出したことを覚えておいてください オープン インシデントの数 - 優先度とアサイン先グループ。アサイン先グループを追加します。

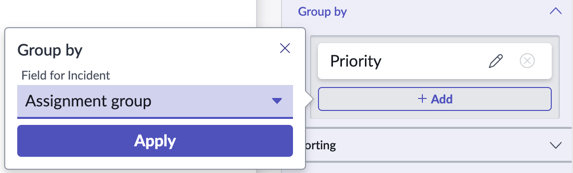

    1. [グループ] で [+ 追加] を選択し、[ アサイン先グループ] を選択して、[ 適用] を選択します。

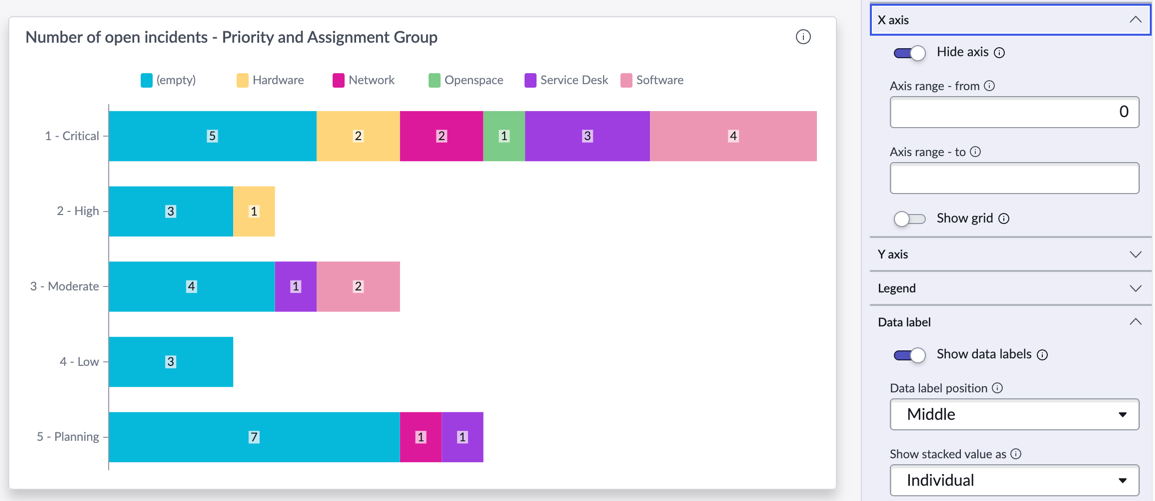

    2. 中央にデータラベルを表示します。
       追加のグループ化基準では、積み重ね値 (優先度の上位にアサイン先グループ) があります。データ値をアサイン先グループごとの個々のインシデント数として表示するか、累積値 (各セグメントを前の値に追加したもの)、または単に合計を表示するかを選択できます。[個々] を選択して、各セグメントの値を表示します。
    3. X 軸を非表示にします。
       各セグメントに値を追加したため、軸の値は冗長です。


12. 可視化の [デフォルトの 色タイプ] を選択します。
    • デフォルトでは 、UX テーマに関連付けられた色が適用されます。

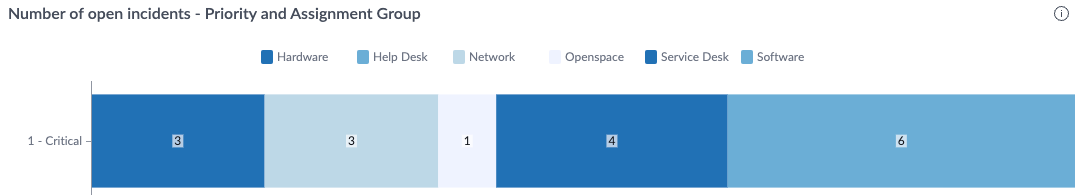

    • カラーパレット は、青の光から暗などの同じ色の色相を使用します。


    • 固定要素 は、ハードウェアインシデントなど、各要素に同じ色を指定します。固定要素の色を使用するすべてのデータ可視化では、同じ要素が同じ色で表示されます。

タスクの結果

2 つのフィールドにグループ化された水平棒グラフの可視化を作成しました。また、可視化のラベル付け、凡例、および範囲も構成しました。
