流入および流出分析:ノード星形図

ダッシュボードのプロセスマップコンポーネントで、プロセスグラフをノード星形図として表示します。ノードの星形図には、選択したノードに入るアクティビティと、選択したノードから出るアクティビティが明示的に表示されます。

ダッシュボードのプロセスマップコンポーネントでプロセスグラフを表示し、グラフ内の 1 つのノードの詳細を確認する場合は、ノードの星形図を使用する必要があります。

PAR ダッシュボードにプロセスグラフを表示するための プロセスマイニング マップの構成の詳細については、「 PAR ダッシュボードでのマップ プロセスマイニング 構成」を参照してください。プラットフォームアナリティクス (PAR) ダッシュボードの詳細については、「 プラットフォームアナリティクスダッシュボードの詳細」を参照してください。

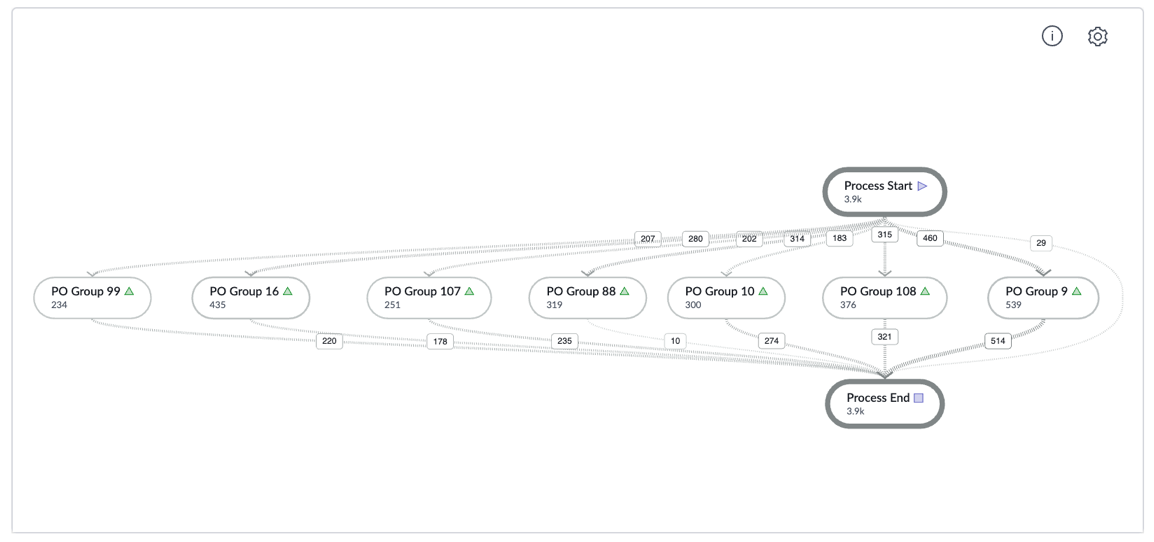

次のプロセスグラフには、再アサイン分析の詳細が表示されます。

プロセスグラフの任意のノードを選択すると、グラフがノード星形図に変わり、選択したノードからのすべての受信アークと送信アークが表示されます。[ プロセスグラフ ] ボタンをもう一度選択すると、グラフ全体がプロセスグラフとして表示されます。

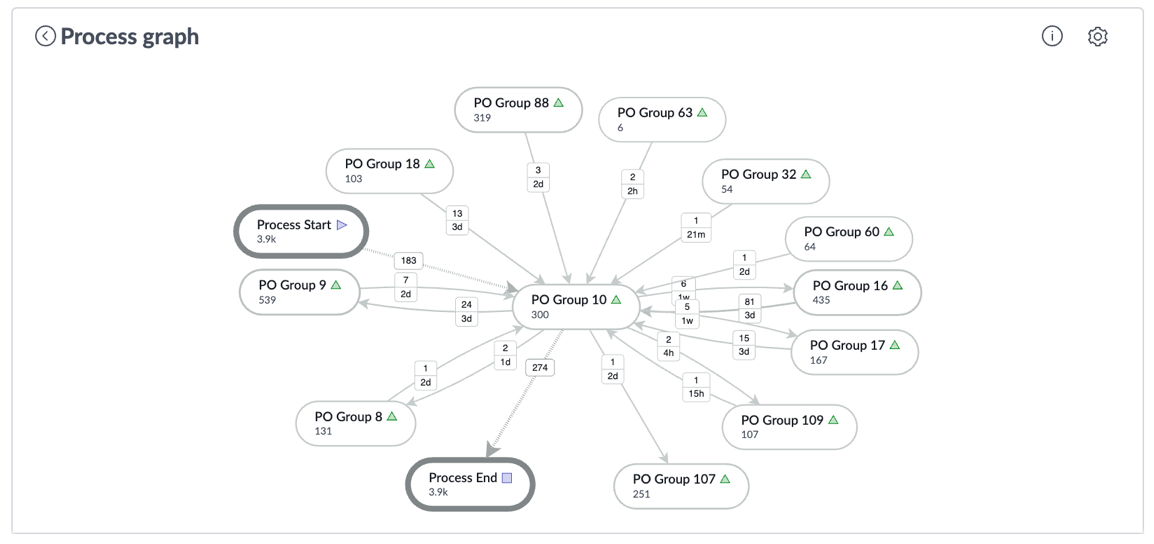

PO グループ 10 を選択すると、次の図のようなノードの星形図が表示されます。PO グループ 10 に割り当てられたレコードを表示できます。PO グループ 10 から他のグループにアサインされたレコードを表示することもできます。

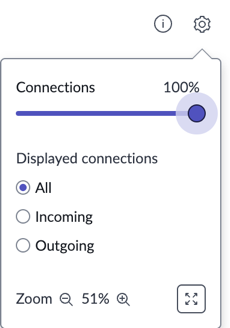

送信レコードまたは受信レコードのいずれかでフィルタリングできます。

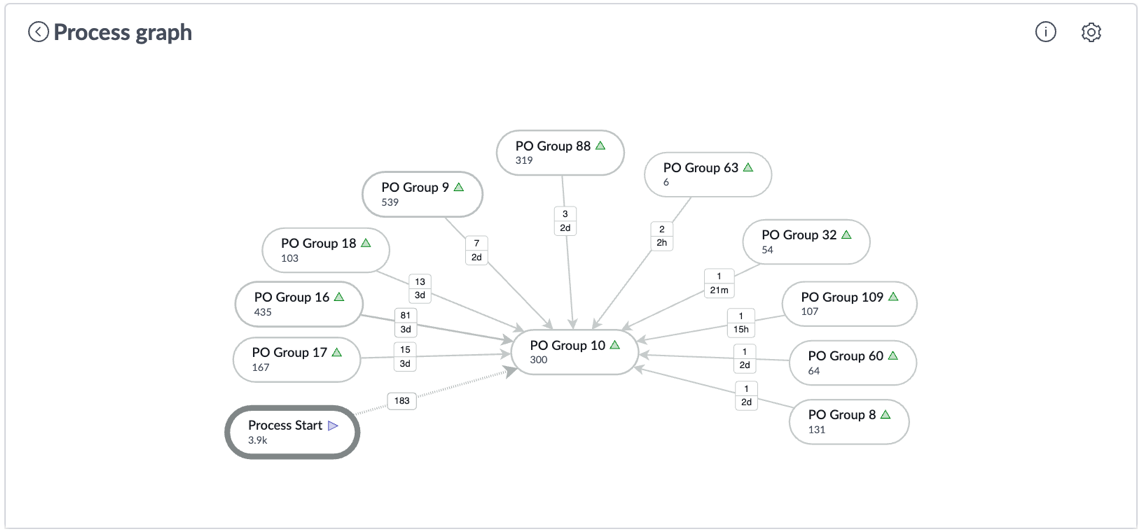

[ 受信] でフィルタリングすると、PO グループ 10 に割り当てられているすべてのレコードが表示されます。PO グループ 10 のマネージャーは、どのグループが自分のグループにレコード数を割り当てているかを確認できます。その後、見つかった問題の修正に集中できます。

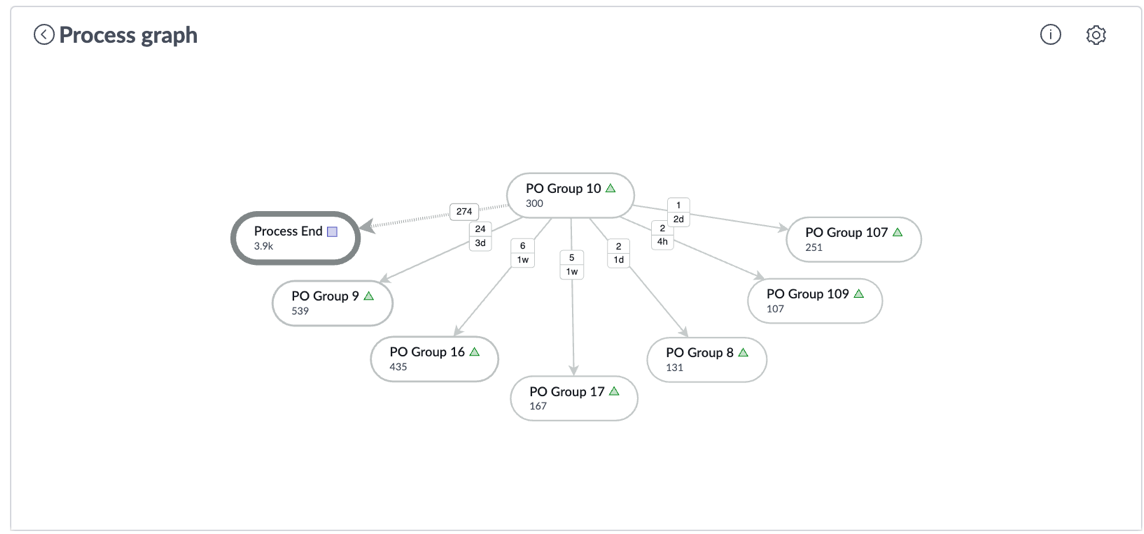

送信でフィルタリングすると、PO グループ 10 によって他のグループにアサインされたすべてのレコードが表示されます。PO グループ 10 のマネージャーは、PO グループ 10 からどのグループに再アサインされたレコード数を確認することができます。その後、見つかった問題の修正に集中できます。

移行をフィルタリングすることもできます。任意の円弧を選択すると、移行の詳細を示すウィンドウが表示されます。

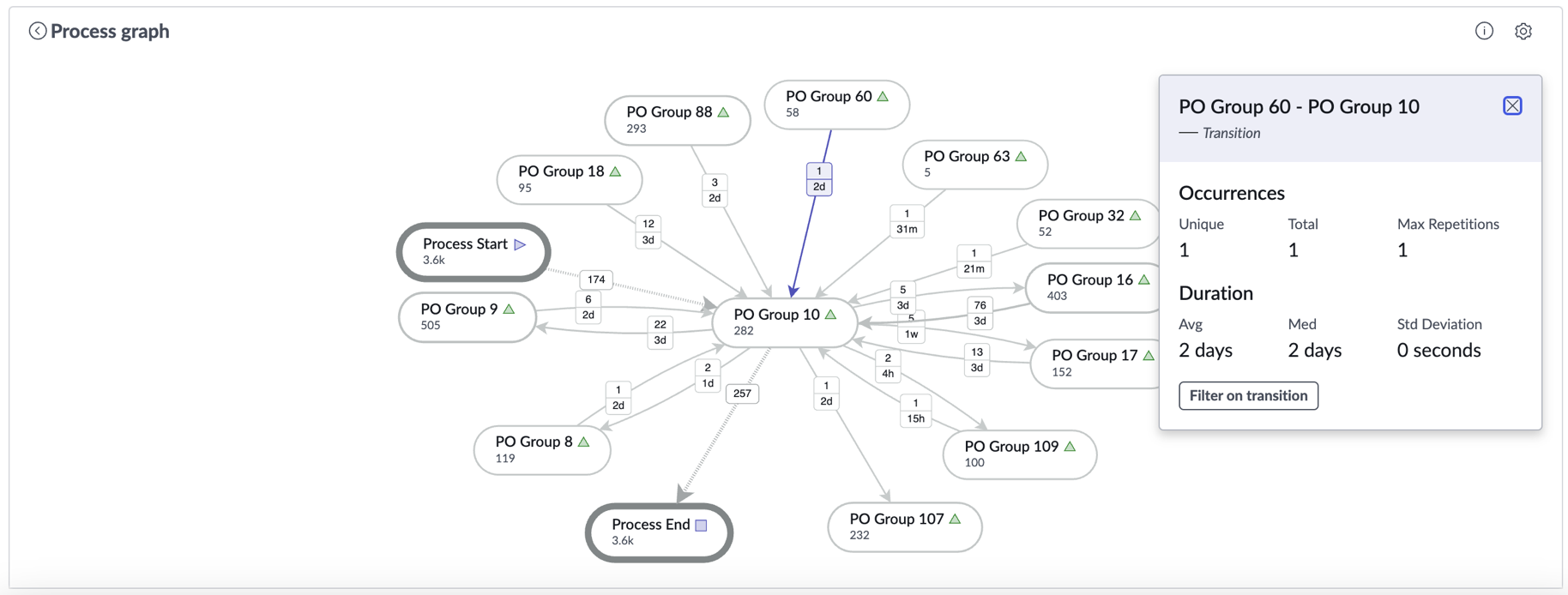

[PO Group 60] を選択すると、次のようなウィンドウが表示されます。

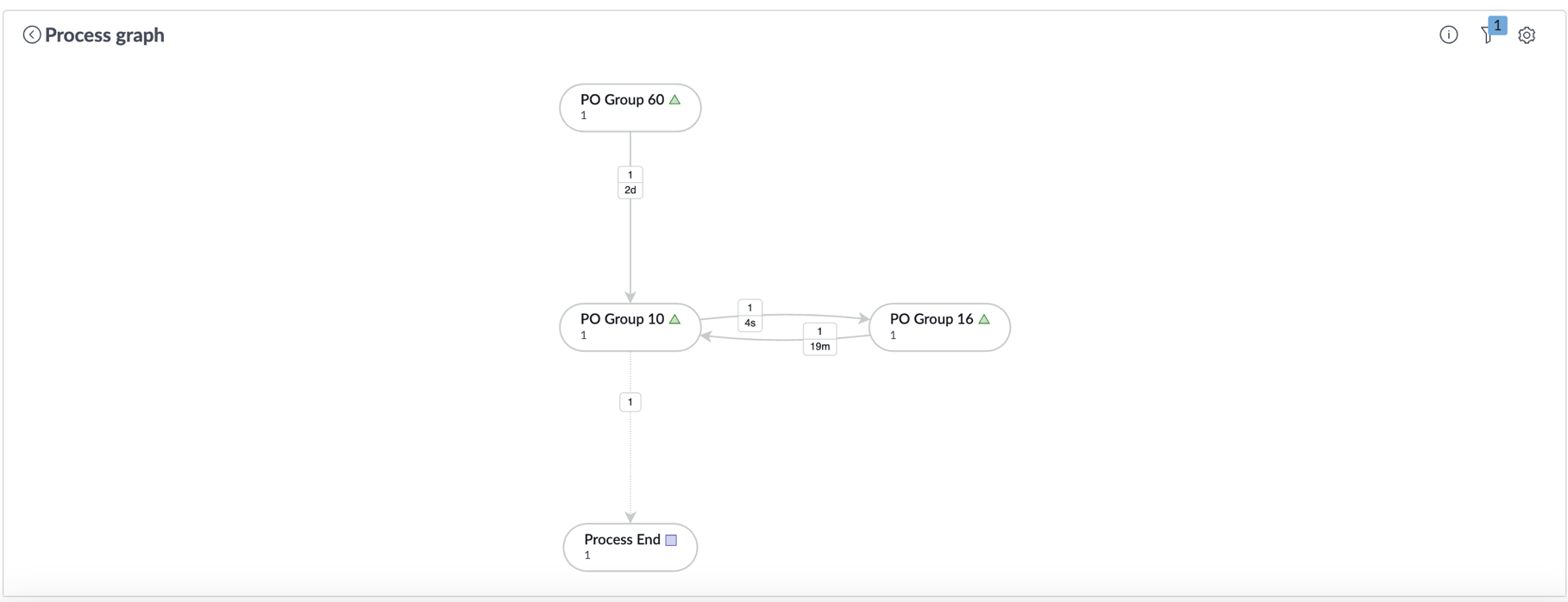

[ 移行時にフィルタリング] を選択します。ノードの星形図には、その 1 つの移行の結果のみが表示されます。画像が示すように、PO Group 60 が PO Group 10 にレコードを割り当てました。PO グループ 10 は、レコードを PO グループ 16 に割り当てます。PO グループ 16 は、レコードを PO グループ 10 に割り当てます。最後に、レコードがクローズされました。

任意のノードまたはアークを選択すると、[ レコードを表示 ] ボタンが表示されます。[ レコードを表示 ] ボタンを選択します。スケジュール設定済みタスクが開始されます。スケジュール済みタスクが完了したら、[スケジュール設定済みタスク] ペインで [ 結果を表示 ] を選択します。
