垂直棒グラフによる可視化の例

  • リリースバージョン: Zurich
  • 更新日 2025年07月31日
  • 所要時間：7分

    • 縦棒グラフで表示すると、さまざまなカテゴリやグループの比較サイズや頻度 (たとえば、異なる地域や異なる期間の売上など) を表示できます。垂直の X 軸には、通常、年や日付範囲、経過時間範囲、給与範囲などの数値が表示されます。

    始める前に

    必要なロール：データにアクセスできるユーザーは誰でも、編集可能な任意のダッシュボードでそのデータの可視化を作成できます。itil、report_user、admin、または viz_creator ロールを持つユーザーは、 可視化デザイナーで可視化を作成できます。可視化デザイナーで可視化を作成すると、ライブラリに保存されます。アクセスの詳細については、「 report_view のアクセス制御 と プラットフォームアナリティクスのロール」を参照してください。

    このタスクについて

    垂直棒グラフ表示タイプを使用して、さまざまなカテゴリまたはグループを比較し、データセットの分布を明確に示します。この例では、機能停止をタイプ別に表示しています。

    手順

    1. 最初の手順に従って 水平または垂直バーのデータ可視化を作成します。
      1. 移動先 すべて > プラットフォームアナリティクス > ライブラリー > データの可視化、またはインラインダッシュボードを開いて [編集] を選択します。
      2. [新規] を選択します。
      3. 垂直棒グラフ ( 垂直棒グラフアイコン) の可視化タイプを選択します。

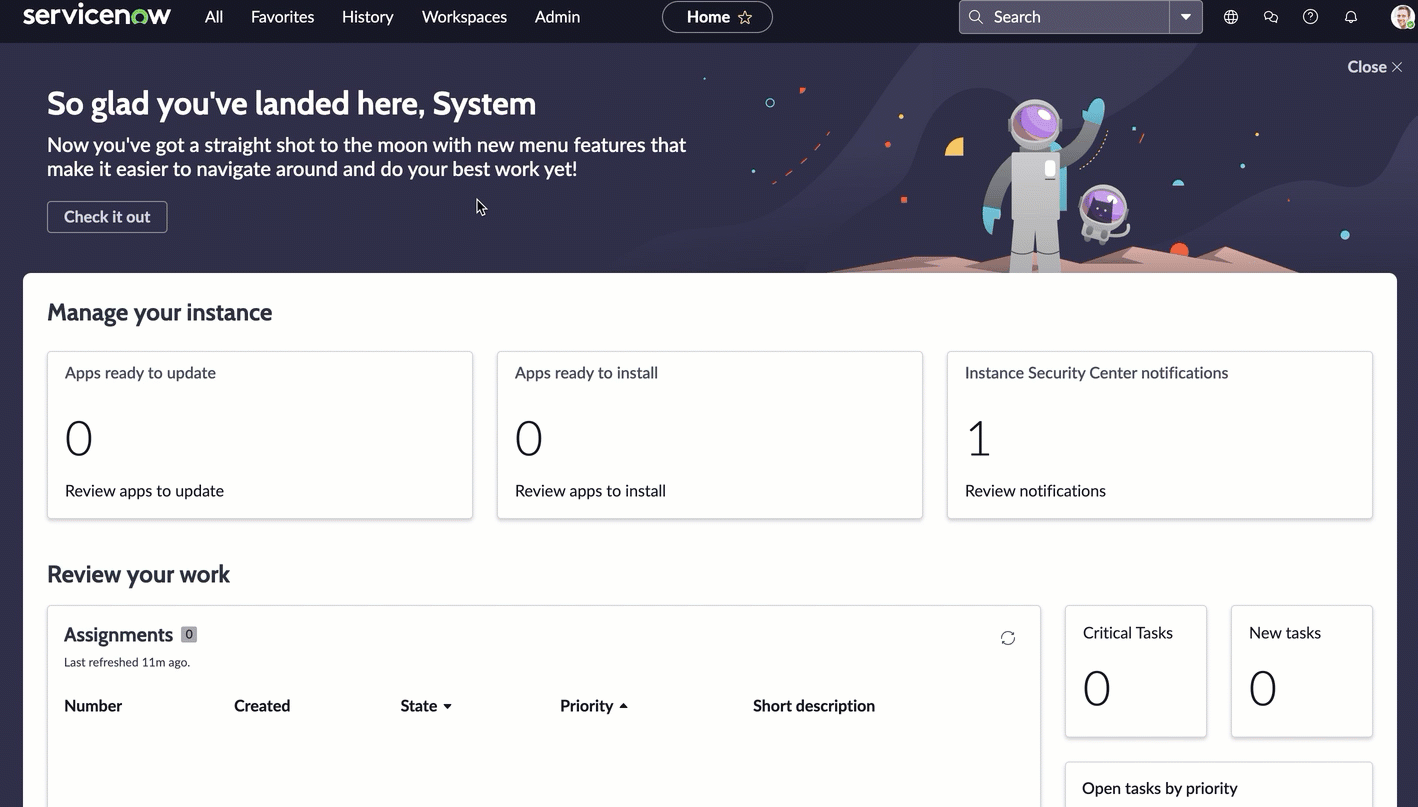

        ワークスペースと可視化デザイナーの選択、および垂直棒グラフの可視化の作成を選択するアニメーション
    2. 今のところ、ヘッダーと境界線のセクションをスキップして、データソースに移動できます。
      1. [データソースを追加] を選択します。
      2. 機能停止 [cmdb_ci_outage] テーブルを選択します。
        この表には、さまざまなサービスの機能停止が一覧表示されます。
      3. オプション: [実行] を選択して、可視化の基になるレコードをプレビューします。
      4. [Add this source (このソースを追加)] を選択します。
      選択したデータの現在の値を含む垂直棒グラフのデータ表示が 可視化デザイナーに表示されます。可視化は、テーブルの最初のフィールド (アルファベット順) [開始] でグループ化されます。これは、時間測定値によって分布された機能停止を表示するので便利です。

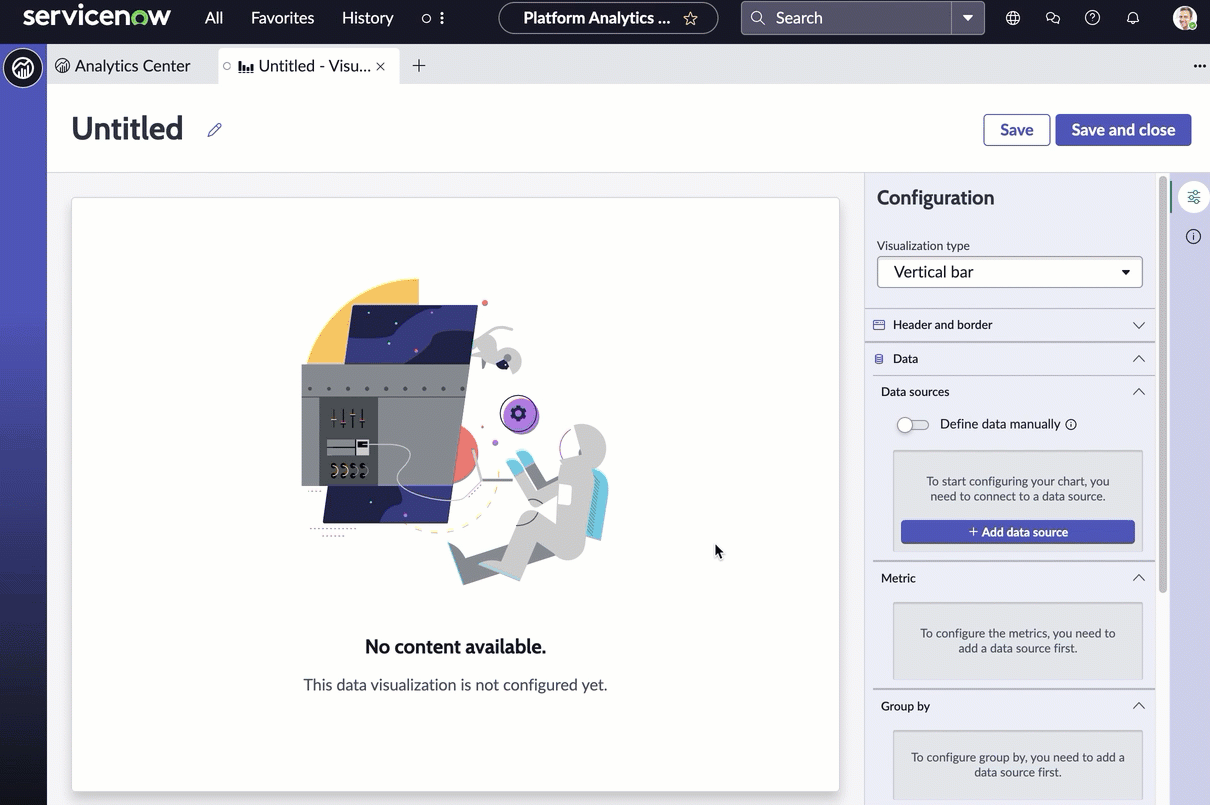

      縦棒グラフ可視化のデータソースの選択を示すアニメーション
    3. 可視化されたことを確認できたので、ユーザーのコンテキストを追加しましょう。
      1. [ヘッダーと境界線] セクションを展開します。
      2. [ ヘッダーを表示 ] を選択し、タイトルとして [タイプ別の機能停止] を入力します。
        [ヘッダーを表示] を選択すると、タイトルと説明を追加できます。チャートのタイトルは、必ずしも可視化の名前と同じである必要はありません。可視化名によって、 可視化デザイナー とリストで可視化が識別されます。チャートのタイトルが可視化内に表示されます。
      3. 可視化の説明を入力します:CMDB 機能停止を開始日別にグループ化し、タイプ別に積み重ねます。
        説明フィールドとタイトルフィールドは必須ではありませんが、この情報があると、ダッシュボードで可視化を理解しやすくなり、リストで識別しやすくなります。
      4. [ 保存] を選択し、レポートに「 垂直バー - CMDB 機能停止」というタイトルを付けます。
    4. [メトリクス] セクションをスキップします。
    5. [グループ] セクションで [ 追加 ] を選択して、可視化の情報を区別します。

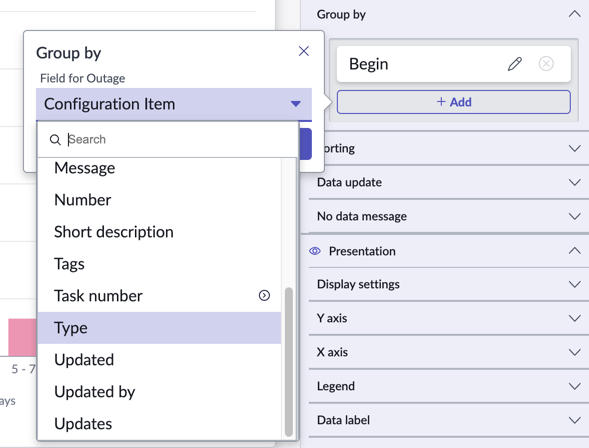

      [ タイプ ] を選択し、[ 適用] を選択します。さまざまなタイプの機能停止を区別するために、列にさまざまな色が表示されるようになりました。
      [タイプ] フィールドが強調表示された垂直バーの追加グループ化の選択
    6. [ソート] で、[ソート基準] の値 と [降順でソート] を維持し ます。
      これらのオプションは、データを視覚化する 1 つの論理的な方法を示しています。ソートオプションを変更して、最適なものを確認します。
    7. [データの更新] で、対象者が可視化を操作する方法を構成します。
      1. [フィルターに従う] を選択します。
        このオプションを使用すると、可視化は、同じテーブルに基づく、配置されているダッシュボードのインタラクティブフィルターに従うことができます。
      2. [フィルターを表示] アイコンを選択して、可視化に適用されたフィルターの数を表示します。
        たとえば、ダッシュボードフィルターによって可視化の値が制限されると、アイコンは、フィルターに一致するオープンインシデントの数が表示されていることを示します。その後で、どのフィルターが有効になっているかを確認できます。
      3. [ ドリルダウンを有効にする] を選択すると、閲覧者がグラフ内のデータポイントを選択して関連情報に移動できるようになります。
        一部の可視化は、関連付けられたデータのリストにのみドリルダウンします。通常、テーブルデータはアクセス制御リスト (ACL) によって制限され、閲覧者には関連するすべてのレコードが表示されない場合があります。

        このコントロールは 、[チャートのインタラクションを許可] を反映しています。[チャートインタラクション] で、ドリルダウンの移動先を選択することもできます。

    8. バリエーションでは、次の 3 つの異なる方法でデータが表示されます。
      積み重ね
      あるタイプの上に積み重ねられたグループ化された要素 (この場合はタイプ) を表示します。
      並列表示
      タイプごとに異なるバーを表示します。
      正規化済み
      各グループに同じ高さの積み重ねバーを表示し、色は全体のパーセンテージを示します。
      積み重ね 並列表示 正規化済み

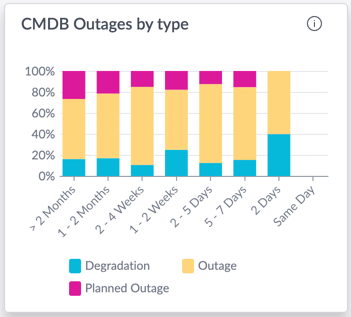

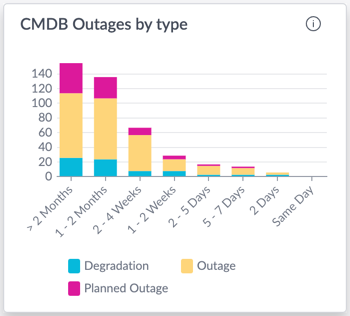

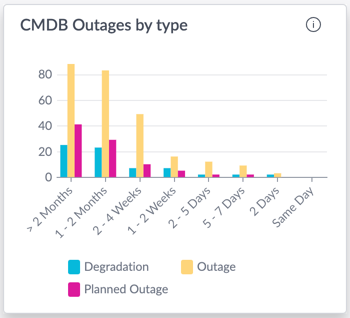

      積み重ねバリエーション 並べてバリエーション 正規化されたバリエーション
    9. Y 軸を構成します。
      軸上のテキスト、値の範囲、軸の位置など、いくつかのオプションを指定できます。軸とその値を非表示にして、棒の比較サイズのみを表示する場合は、[ 軸を非表示 ]を選択することもできます。
      1. Y 軸に [ 機能停止数] というタイトルを付けることができますが、この情報は既に可視化のタイトルに含まれているため、空のままにします。
      2. バーの範囲の下限と上限を指定できますが、これらの値は両方とも役に立つため、[ 軸の範囲 (開始)] と [軸範囲] は空のままにします。
        From 値を大きくする方が理にかなっている場合がありますが、欠点は、バーの相対的なサイズが精度が低下することです。[終了] の値が空の場合、範囲の最大値は可視化内の最大の棒の最大値と同じになります。
      3. [グリッドを表示] オプションと [軸スタイル] オプションは、自分の好みに合わせて調整できる美的小さな変更です。
        この例では、[ クリーン ] を選択すると少しきれいになります。

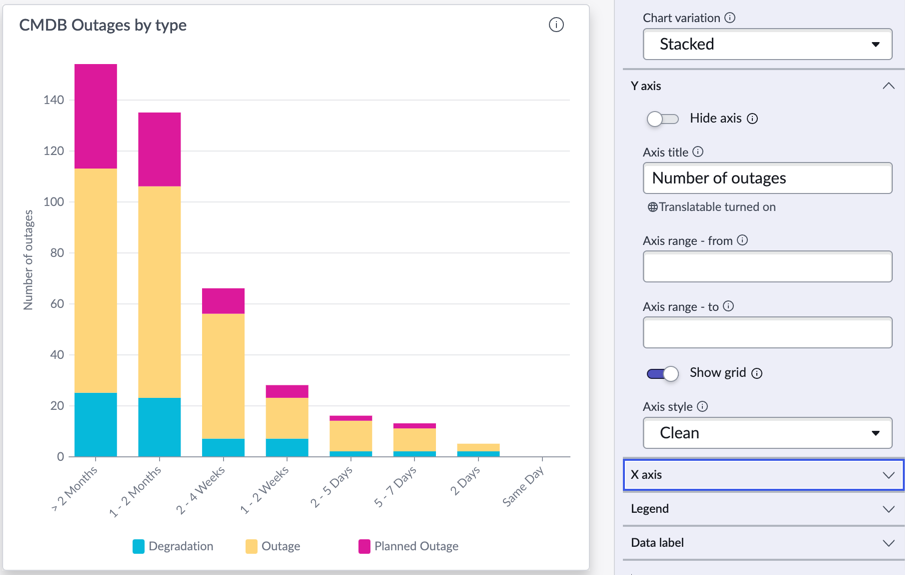

        Y 軸オプションを使用した垂直棒グラフによる可視化
      4. [最大ラベルサイズ] を 50 に変更します。
        ラベルは追加の行に折り返されます。切り捨てタイプは、ラベルが折り返されているため、違いはありません。
    10. X 軸を構成します。
      軸上のテキスト、値の範囲、軸の位置など、いくつかのオプションを指定できます。

      X 軸構成は、縦軸でのラベルの表示方法に対応します。この例では、比較的短いラベルを使用しています。ただし、最大ラベルサイズがラベルより小さい場合は、ラベルテキストを切り捨てるか折り返すことができます。ラベルの先頭または末尾のテキストを切り捨てることができます。

      1. X 軸に「 CMDB 機能停止」というタイトルを付けることができますが、この情報は既に可視化のタイトルに含まれているため、空のままにします。
      2. [ラベルを折り返す] を選択します。
        [ラベルの最大サイズ] が 0 の場合は、最大のラベルがサイズを決定することを意味するため、ラベルの表示に変更はありません。
    11. 可視化の凡例を構成します。
      凡例は、X 軸の各値の色分けの例を示しています。凡例を表示するかどうか、配置する場所、表示する量を選択できます。理想的な配置は、ダッシュボード上のコンテナのサイズによって異なります。水平方向のスペースが多い場合は、凡例を左または右に配置します。垂直方向のスペースが多い場合は、上または下に配置します。
      1. [ 凡例を表示 ] と [ 凡例値を表示] を選択します。
        凡例値を表示 選択したメトリクスに関連付けられた番号を追加します。または、[ データラベルを表示 ] ([データラベル] セクション内) を選択して、これらの値をバー自体に配置することもできます。
      2. 凡例を可視化の上に配置します。
        凡例を可視化の上、下、または右または左に配置することを選択できます。
      3. [ 中央水平配置] を選択します。
        開始と終了 凡例を可視化の左または右に移動します。(右から左に読む言語の場合、[開始] と [終了] は右と左です)。
      4. 凡例アイテムの最大幅を変更して、これらの値に余裕を増やしたり減らしたりします。
      5. 凡例を垂直に展開 すると、凡例に追加の行が提供されるため、ユーザーはデフォルトの 2 行を超えてスクロールする必要はありません。
        この例では、3 つの機能停止タイプに対して 1 つの明細のみが必要です。15 または 20 の異なる地域またはアサイン先グループのバーがある可視化では、スクロールバーなしで凡例にさらに多くを表示することができます。
    12. 可視化の [デフォルトの 色タイプ] を選択します。
      • デフォルトでは 、UX テーマに関連付けられた色が適用されます。
      • カラーパレット は、同じ色の色相を使用します (例:順次 - 青、明から暗)。

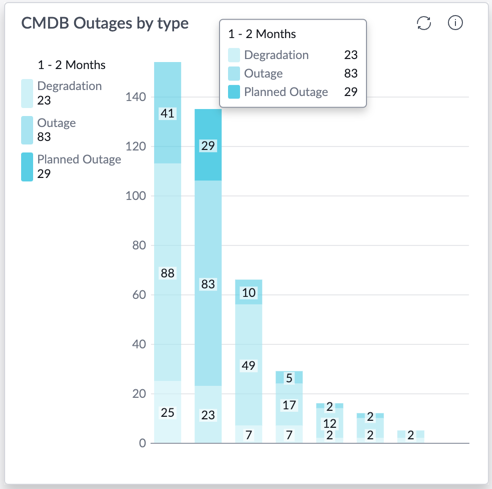

        青パレットが適用されたタイプ別の CMDB 機能停止
      • 固定要素の色 は、ハードウェアインシデントなど、各要素に同じ色を指定します。固定要素の色を使用するすべてのデータ可視化では、同じ要素が同じ色で表示されます。

    タスクの結果

    2 つのフィールドでグループ化された垂直棒グラフの可視化を作成しました。また、可視化のラベル付け、凡例、および範囲も構成しました。
