スコア ウィジェットでの角度ゲージまたは目盛りによるチャート化の作成

スコアの範囲と比較したインジケーターの最新のスコアを表示するには、スコアウィジェットで角度ゲージまたは目盛りによるチャート化を使用します。角度ゲージには、インジケーターのターゲットも表示されます。

始める前に

必要なロール：pa_power_user または admin

このタスクについて

注:

この機能は コア UI フロントエンドの一部です。互換モードで移行した場合の限定的な場合を除き、 プラットフォームアナリティクス ダッシュボードまたは UI ビルダー ページではサポートされていません。プラットフォームアナリティクスコンポーネントをビルドするには、「でのデータの可視化 プラットフォームアナリティクス」または「でのフィルター プラットフォームアナリティクス」を参照してください。

この機能はメンテナンスモードであり、拡張または変更は行われなくなりました。この機能に対するセキュリティ修正のみに対処します。

角度ゲージによるチャート化では、最新のスコアが角度ゲージの針で表示されます。目盛りによるチャート化では、最新のスコアが半円形のセクションに色分けして表示されます。デフォルトでは、角度ゲージまたは目盛りには可能なスコアの範囲が表示されますが、独自の範囲を作成することもできます。

角度ゲージは、インジケーターにターゲットが設定されているときに特に便利です。インジケーターに方向が設定されている場合 (最小化または最大化)、チャート化によりターゲットとインジケーターに設定されている 3 色または 5 色の信号が再現されます。たとえば、次の角度ゲージでは、オープン インシデントの平均経過時間インジケーターが、最小化方向、ターゲット 10、3 色の信号で表示されています。

ターゲットのカラースキームを作成するには、「 インジケーター ターゲット」を参照してください。

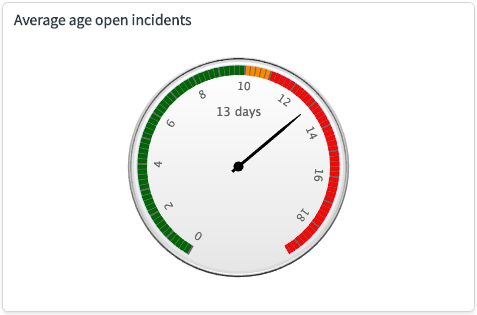

図 : 1. 角度ゲージによるチャート化 - スコア ウィジェット

目盛りの可視化では、インジケーター ターゲットは表示されません。

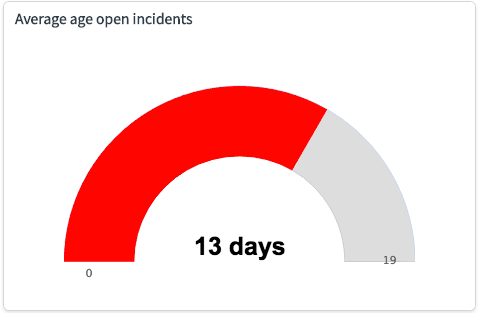

図 : 2. 目盛りによるチャート化 - スコア ウィジェット

手順

1. 移動先 すべて > パフォーマンスアナリティクス > ウィジェット をクリックし、[ 新規] をクリックします。
2. [名前] フィールドで、表示する情報を反映するウィジェット名を入力します。
3. [タイプ] フィールドで、[スコア] を選択します。
   他のフィールドに入力した後に [タイプ] の値を変更すると、これらのフィールドはクリアされます。
4. [チャート化] フィールドで、[スピードメーター] または [目盛り] を選択します。
5. [インジケーター] フィールドで、スコアを表示するインジケーターを選択します。
6. オプション: 次のフィールドに入力します。

   フィールド	説明
   ブレークダウンと要素	このブレークダウンの指定された要素に一致するスコアのみが表示されます。[ブレークダウン] と [要素] 両方の値を選択します。そうでないと、ブレークダウンの要素に関連付けられていないスコアのみが表示されます。 注: 第 1 レベルのブレークダウンの要素を指定する代わりに、[ 要素設定 ] タブで要素フィルターを指定できます。要素フィルターを使用して、個人的な可視化を作成します。詳細については、「時系列ウィジェットの追加設定」を参照してください。 重要: ウィジェットが式インジケーター用である場合は、式内のすべての貢献インジケーターがブレークダウンをサポートする必要があります。そうしないと、ダッシュボードのウィジェットに値ではなくエラーメッセージが表示されます。
   ブレークダウンレベル 2 と要素	レベル 1 のブレークダウンと要素が指定されている場合は、レベル 2 のブレークダウンと要素にドリルダウンします。 注: 第 2 レベルのブレークダウンは、[ ブレークダウンマトリクスを収集 ] タブのインジケーターレコードで有効にする必要があります。 要素をフォローする (Follow element) を無効にする必要があります。ダッシュボードのブレークダウンは、可能な 2 つのブレークダウンレベルのうちの 1 つとしてカウントされます。
   時系列	7 日間の合計や平均など、特定の期間のインジケーター スコアで機能を実行します。詳細については、「時系列集計の適用」を参照してください。 注: ビジネスカレンダーと会計カレンダーでは、時系列の集計はサポートされていません。このようなカレンダーを使用するインジケーターのウィジェットで時系列集計を設定することはできません。

7. ウィジェットでブレークダウンダッシュボードで選択されたブレークダウン要素に従うようにするには、次の手順を実行します。
   1. [ 要素をフォロー] を選択します。

      このオプションを選択すると、ウィジェットでレベル 2 のブレークダウンと要素を設定する機能が削除されます。

   2. オプション: フォロー しているブレークダウンでフォローする利用可能なブレークダウンを設定します。
      ブレークダウンダッシュボードでは、ブレークダウンソースと要素を選択できます。ただし、インジケーターは、同じブレークダウンソースに基づく複数のブレークダウンを使用できます。この設定を使用して、ブレークダウンダッシュボードに適用するブレークダウンを決定します。

      たとえば、[オープンインシデントの数] インジケーターは、[アサイン先] と [オープン者] の 2 つのブレークダウンを使用します。どちらのブレークダウンも Users.Active ブレークダウン ソースに基づいています。このインジケーターのウィジェットを作成し、ウィジェットがブレークダウンダッシュボードの要素をフォローするケースを考えてみましょう。[アサイン先] ブレークダウンの要素について、ウィジェットに個別の値を表示するとします。したがって、[フォローしているブレークダウン] フィールドで [アサイン先] を選択します。

   注:

   ブレークダウンダッシュボードで複数の要素が選択されている場合は、要素の集計値のみを表示できます。

   詳細については、「ブレークダウンダッシュボードのウィジェットの構成」を参照してください。

8. オプション: [スピードメーター/目盛り設定] タブで、角度ゲージに実際のスコアの範囲を表示する [自動スケール] を選択するか、別のスケールを指定します。
9. [ 要素設定 ] タブでは、[ 要素 ] フィールドで特定の要素を選択する代わりに要素フィルターを選択できます。
   このアプローチを使用して、ビューアーに応じてどのブレークダウンを表示するかをカスタマイズします。要素フィルターを使用したウィジェットのカスタマイズの詳細については、「 パーソナライズされたビジュアル」を参照してください。
10. [Submit (送信)] を選択します。

次のタスク

ウィジェットを表示するには、ダッシュボードまたはポータルに追加します。
