DevOps -Subflows werden erstellt

Freigeben Version: Yokohama

Aktualisiert 30. Januar 2025

4 Minuten Lesedauer

Erstellen Sie für vom Anwender erstellte Integrationen einen DevOps Workflow-Studio -Subflow, um Daten aus dem zu integrierenden Tool zu sammeln und zu transformieren.

ServiceNow Flow Designer ist eine Funktion Now Platform von [], mit der Ihr Integrationsentwickler Prozesse anhand einer Reihe von Aktionen automatisieren kann. Auslöserbedingungen starten den Flow, und Variablen übergeben Informationen zwischen Aktionen.

Informationen zum Erstellen eines Subflows finden Sie unter Flow Designer Subflows.

Subflow der Benachrichtigungsfähigkeit


Artikel	Erwarteter Wert
Eingaben	Bezeichnung: current Typ: Referenz.Eingehendes Ereignis
Ausgaben	N/V

Transformieren Sie die ursprüngliche Nutzlast, und speichern Sie die endgültige Nutzlast im Feld transform_payload.

Erwartete Nutzlast der Standard-JSON-Benachrichtigungsfähigkeit – Planungstool

Hinweis:

Das Versionsattribut in der JSON-Nutzlast ist optional. Auch wenn Sie das Versionsattribut nicht angeben, wird die Nutzlast erfolgreich verarbeitet.

{
  "id": "STR1234",
  "type": "Story",
  "shortDescription": "Planning API Spec",
  "state": "In-progress",
  "createdDateTime": "1970-01-01T08:15:30-05:00",
  "assignedTo": {
    "name": "Leo Neo",
    "userName": "lenn",
    "id": "3fa85f64-5717-4562-b3fc-2c963f66afa6",
    "email": "lenn@smithworksinc.com"
  },
// The Version attribute is optional
  "version": {
      "id": "REL1234",
      "shortDescription": "APIs Release",
      "createdDateTime": "1970-01-01T08:15:30-05:00",
      "app": {
          "id": "PRODUCT1234",
          "shortDescription": "Mobile UI",
          "createdDateTime": "1970-01-01T08:15:30-05:00",
          "url": "https://jira.com/mycompany/browse/PRODUCT-125"
        },
      "url": "https://jira.com/mycompany/browse/REL-125"
    },
  "app": {
      "id": "PRODUCT1234",
      "shortDescription": "Mobile UI",
      "createdDateTime": "1970-01-01T08:15:30-05:00",
      "url": "https://jira.com/mycompany/browse/PRODUCT-125"
    },
  "url": "https://jira.com/mycompany/browse/HALOKEY-25"
}

Erwartete Standard-JSON-Benachrichtigungsfähigkeitsnutzlast – Codierungstool

{
  "id": "3fa85f64-5717-4562-b3fc-2c963f66afa6",
  "url": "https://github.com/mycompany/mobileplatform/commit/3fa85f6457174562b3fc2c963f66afa6",
  "committedDate": "1970-01-01T08:15:30-05:00",
  "repository": {
    "name": "Platform-Mobile",
    "url": "https://github.com/mycompany/mobileplatform"
  },
 "branch": {
    "name": "master",
    "path": "refs/heads/master"
  },
  "committer": {
    "email": "lenn@smithworksinc.com"
  },
  "details": [
    {
      "additions": 0,
      "deletions": 0,
      "totalChanges": 0,
      "file": "src/test/java/com/mycompany/app/App.java",
      "action": "modified",
      "changes": "%40%40%20-30%2C6%20%2B30%2C18%20%40%40%20public%20void%20testAppConstructor%28%29%20%7B%0A%20%20%20%20%20%20%20%20%20%7D%0A%20%20%20%20%20%7D%0A%20%0A%2B%20%20%20%20%40Test%0A%2B%20%20%20%20public%20void%20testDatabase%28%29%0A%2B%20%20%20%20%7B%0A%2B%09%2F%2FThis%20is%20a%20test%20function%0A%2B%20%20%20%20%20%20%20%20App.main%28null%29%3B%0A%2B%20%20%20%20%20%20%20%20try%20%7B%0A%2B%20%20%20%20%20%20%20%20%20%20%20%20assertEquals%28%22Hello%20World%21%22%20%2B%20System.getProperty%28%22line.separator%22%29%2C%20outContent.toString%28%29%29%3B%0A%2B%20%20%20%20%20%20%20%20%7D%20catch%20%28AssertionError%20e%29%20%7B%0A%2B%20%20%20%20%20%20%20%20%20%20%20%20fail%28%22%22message%22%20is%20not%20%22Hello%20World%21%22%22%29%3B%0A%2B%20%20%20%20%20%20%20%20%7D%0A%2B%20%20%20%20%7D%0A%2B%0A%20%20%20%20%20%40Test%0A%20%20%20%20%20public%20void%20testAppMain%28%29%0A%20%20%20%20%20%7B"
    }
  ]
}

Erwartete Nutzlast der Standard-JSON-Benachrichtigungsfähigkeit – Orchestration-Tool

{
  "toolId": "bc1d9454dbdb0810ae77f3c61d9619d1",
  "buildNumber": "100",
  "nativeId": "HILR/Prod #100",
  "name": "HILR/Prod",
  "id": "HILR/Prod #100",
  "url": "https://dev.azure.com/lenn/CorpSite-ADO/_build/results?buildId=100#Prod/",
  "isMultiBranch": "false",
  "orchestrationTaskUrl": "https://dev.azure.com/lenn/CorpSite-ADO/_build?name=HILR#Prod",
  "orchestrationTaskName": "CorpSite-ADO/HILR#Prod",
  "upstreamTaskUrl": "https://dev.azure.com/lenn/CorpSite-ADO/_build/results?buildId=100#UAT/",
  "upstreamId": "CorpSite-ADO/HILR#UAT",
  "result": "building",
  "startDateTime": "2020-03-20 22:59:27"
}

Erwartete Nutzlast der Standard-JSON-Benachrichtigungsfähigkeit – Test-Tool

Funktional:

{
"name": "CorpSite-selenium#55",
"duration": 78.802,
"passedTests": 4,
"failedTests": 0,
"skippedTests": 0,
"blockedTests": 0,
"totalTests": 4,
"startTime": "2020-06-30T18:12:31Z",
"finishTime": "2020-06-30T18:12:31Z",
"passingPercent": 100,


// Use Artifact OR Package OR Build + Stage + PipelineName Attributes
"packages": [{"name": "CorpSite-pkg1"}],
"artifacts": [{"name": "CorpSite-artifact", "version": "1.0.0"}],
"buildNumber": "55",
"stageName": "test",
"pipelineName": "CorpSite-selenium",
}

Leistung:

{
"name": "Performance Tests",
"url": "http://abc.com",
"startTime": "2020-06-30T18:12:31Z",
"finishTime": "2020-06-30T18:12:31Z",
"duration": 78.802,
"maximumVirtualUsers": "",
"throughput": "",
"maximumTime": "",
"minimumTime": "",
"averageTime": "",
"ninetyPercent": "",
"standardDeviation": "",

// Use Artifact OR Package OR Build + Stage + PipelineName Attributes
"packages": [{"name": "CorpSite-pkg1"}],
"artifacts": [{"name": "CorpSite-artifact", "version": "1.0.0"}],
"buildNumber": "55",
"stageName": "test",
"pipelineName": "CorpSite-Performance",
}

Erwartete Nutzlast der Standard-JSON-Benachrichtigungsfähigkeit – Artefakt-Tool

Pipelines:

{
  "artifacts": [
    {
      "name": "acm.jar",
      "version": "1.82",
      "semanticVersion": "1.82.0",
      "repositoryName": "acm-repo"
    }
  ],
  "pipelineName": "testMultiBranch/master",
  "taskExecutionNumber": "82",
  "stageName": "buildmbmaster",
  "branchName": "master"
}

Jenkins Freestyle-/Mven-Projekt:

{
  "artifacts": [
    {
      "name": "mav1.jar",
      "version": "1.11",
      "semanticVersion": "1.11.0",
      "repositoryName": "mav-repo"
    }
  ],
  "projectName": "maven-test-proj",
  "taskExecutionNumber": "11"
}

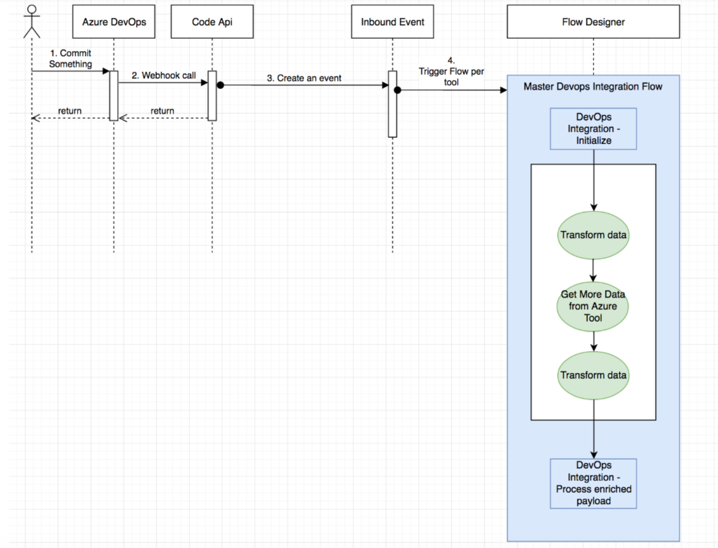

Flow des DevOps-Benachrichtigungscodierungstools — Abbildung : 1. DevOps Beispiel für das Flow-Diagramm der Benachrichtigungsfähigkeit – Codierungstool

Subflow der Connect-Fähigkeit

Die Connect-Fähigkeit wird unterstützt.


Artikel	Erwarteter Wert
Eingaben	Bezeichnung: current Typ: Referenz.DevOps-Tool Tooldatensatz, für den auf die Schaltflächenaktion „ Verbinden“ geklickt wird.
Ausgaben Siehe Subflow-Ausgaben.	Bezeichnung: verbunden Kennzeichnung, die angibt, ob die Verbindung mit dem Zieltool erfolgreich hergestellt wurde (wahr/falsch). Bezeichnung: Fehlermeldung Zeichenfolgennachricht, die im Formular bei Verbindungsfehlern angezeigt wird. Bei erfolgreicher Verbindung ist die Variable eine leere Zeichenfolge.

Verbindungsfehler, die im Toolformular DevOps angezeigt werden:

Verbindung fehlgeschlagen: Subflow wurde erfolgreich ausgeführt, aber die Verbindung konnte nicht hergestellt werden.
Fehler: Fehlerdetails aus dem Tool-spezifischen Verbindungs-Flow konnten nicht abgerufen werden: Die Ausführung des Subflows ist aus einem unbekannten Grund fehlgeschlagen.
Fehler beim Aktualisieren des Tool-Verbindungsstatus: Das Attribut „connection_state“ konnte aus einem unbekannten Grund nicht aktualisiert werden.

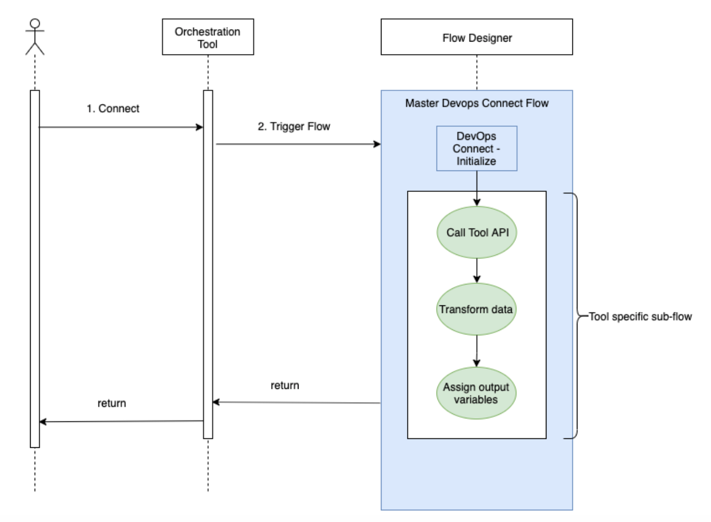

Orchestration-Tool „DevOps Connect“. — Abbildung : 2. DevOps Beispiel für das Flow-Diagramm der Connect-Fähigkeit – Orchestration-Tool

Subflow zum Erkennen der Fähigkeit

Die Fähigkeit „Erkennen“ wird unterstützt.

Artikel Erwarteter Wert

Eingaben

Artikel	Erwarteter Wert
Eingaben	Bezeichnung: current Typ: Referenz.DevOps-Tool
Ausgaben Siehe Subflow-Ausgaben.	Ohne Paginierung: Bezeichnung: discoverypayload Typ: Array von Objekten als JSON-Zeichenfolge. `(JSON.stringify([{},{}]))` Planungstool ohne Paginierung: `[ { "id":"REL1234567", "name": "REL NUMBERS", "url":"https://jira.com/vult/browse/REL1234567", "nativeId": "1790e6cc-085b-4529-9cb8-47f393182226" }, { "id":"TOR67", "name": "TOR 67", "url":"https://jira.com/welp/browse/TOR67", "nativeId": "482ce864-085b-4529-9cb8-47f393767eb2" } ]` Codierungstool ohne Paginierung: `[ { "name": "nvm_repo", "url": "https://github.com/nvm_repo/" }, { "name": "golang_util", "url": "https://github.com/golang_util/" } ];` Orchestration-Tool ohne Paginierung: { "orchestrationTasks": [ { "name": "Build_APC_1", "url": "https://jenkins.wsf.xyz/job/Build_APC_1", "projectName": "Build_APC_1" }, { "name": "CI_CD_Jenkins", "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins", "projectName": "CI_CD_Jenkins" }, { "name": "CI_deploy", "url": "https://pt2.jenkins.com/job/CI_deploy", "projectName": "CI_deploy" } ], "pipelines": [ { "name": "Build_APC_1", "url": "https://jenkins.wsf.xyz/job/Build_APC_1", "projectName": "Build_APC_1" }, { "name": "CI_CD_Jenkins", "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins", "projectName": "CI_CD_Jenkins" }, { "name": "CI_deploy", "url": "https://pt2.jenkins.com/job/CI_deploy", "projectName": "CI_deploy" } ] } Mit Paginierung: Bezeichnung: discoverypayload Typ: Array von Objekten als JSON-Zeichenfolge. `(JSON.stringify([{},{}]))` Beispiel für JSON-Format: `"pageInfo" : { "isLastPage" : true, "discoverPayload" : {}, “pageDetails” : {} }` Planungstool mit Paginierung: `{ "pageInfo": { "isLastPage": false, "discoverPayload": [ { "id":"REL1234567", "name": "REL NUMBERS", "url":"https://jira.com/vult/browse/REL1234567", "nativeId": "1790e6cc-085b-4529-9cb8-47f393182226" }, { "id":"TOR67", "name": "TOR 67", "url":"https://jira.com/welp/browse/TOR67", "nativeId": "482ce864-085b-4529-9cb8-47f393767eb2" } ], "pageDetails": { "curPage" : 1, "nextPage": 2 } } }` Codierungstool mit Paginierung: `{ "pageInfo": { "isLastPage": false, "discoverPayload": [ { "name": "nvm_repo", "url": "https://github.com/nvm_repo/" }, { "name": "golang_util", "url": "https://github.com/golang_util/" } ], "pageDetails": { "curPage" : 1, "nextPage": 2 } } }` Orchestration-Tool mit Paginierung: `{ "pageInfo": { "isLastPage": false, "discoverPayload": { "orchestrationTasks": [ { "name": "Build_APC_1", "url": "https://jenkins.wsf.xyz/job/Build_APC_1", "projectName": "Build_APC_1" }, { "name": "CI_CD_Jenkins", "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins", "projectName": "CI_CD_Jenkins" } ], "pipelines": [ { "name": "Build_APC_1", "url": "https://jenkins.wsf.xyz/job/Build_APC_1", "projectName": "Build_APC_1" } ] }, "pageDetails": { "curPage" : 1, "nextPage": 2 } } }`

Bezeichnung: current

Typ: Referenz.DevOps-Tool

Ausgaben

Siehe Subflow-Ausgaben.

Ohne Paginierung:

Bezeichnung: discoverypayload

Typ: Array von Objekten als JSON-Zeichenfolge.

(JSON.stringify([{},{}]))

Planungstool ohne Paginierung:

[
{
   "id":"REL1234567",
   "name": "REL NUMBERS",
   "url":"https://jira.com/vult/browse/REL1234567",
   "nativeId": "1790e6cc-085b-4529-9cb8-47f393182226"
},
{
   "id":"TOR67",
   "name": "TOR 67",
   "url":"https://jira.com/welp/browse/TOR67",
   "nativeId": "482ce864-085b-4529-9cb8-47f393767eb2"
}
]

Codierungstool ohne Paginierung:

[
  {
      "name": "nvm_repo",
      "url": "https://github.com/nvm_repo/"
  },
  {
      "name": "golang_util",
      "url": "https://github.com/golang_util/"
  }
];

Orchestration-Tool ohne Paginierung:

{
  "orchestrationTasks": [
    {
      "name": "Build_APC_1",
      "url": "https://jenkins.wsf.xyz/job/Build_APC_1",
      "projectName": "Build_APC_1"
    },
    {
      "name": "CI_CD_Jenkins",
      "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins",
      "projectName": "CI_CD_Jenkins"
    },
    {
      "name": "CI_deploy",
      "url": "https://pt2.jenkins.com/job/CI_deploy",
      "projectName": "CI_deploy"
    }
  ],
  "pipelines": [
    {
      "name": "Build_APC_1",
      "url": "https://jenkins.wsf.xyz/job/Build_APC_1",
      "projectName": "Build_APC_1"
    },
    {
      "name": "CI_CD_Jenkins",
      "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins",
      "projectName": "CI_CD_Jenkins"
    },
    {
      "name": "CI_deploy",
      "url": "https://pt2.jenkins.com/job/CI_deploy",
      "projectName": "CI_deploy"
    }
  ]
}

Mit Paginierung:

Bezeichnung: discoverypayload

Typ: Array von Objekten als JSON-Zeichenfolge.

(JSON.stringify([{},{}]))

Beispiel für JSON-Format:

"pageInfo" : {
    "isLastPage" : true,
    "discoverPayload" : {},
    “pageDetails” : {}
}

Planungstool mit Paginierung:

{
    "pageInfo": {
        "isLastPage": false,
        "discoverPayload": [
            {
               "id":"REL1234567",
               "name": "REL NUMBERS",
        "url":"https://jira.com/vult/browse/REL1234567",
               "nativeId": "1790e6cc-085b-4529-9cb8-47f393182226"
            },
            {
               "id":"TOR67",
               "name": "TOR 67",
               "url":"https://jira.com/welp/browse/TOR67",
               "nativeId": "482ce864-085b-4529-9cb8-47f393767eb2"
            }
            ],
        "pageDetails": {
            "curPage" : 1,
            "nextPage": 2
        }
    }
}

Codierungstool mit Paginierung:

{
    "pageInfo": {
        "isLastPage": false,
        "discoverPayload": [
            {
                "name": "nvm_repo",
                "url": "https://github.com/nvm_repo/"
            },
            {
                "name": "golang_util",
                "url": "https://github.com/golang_util/"
            }
        ],
        "pageDetails": {
            "curPage" : 1,
            "nextPage": 2
        }
    }
}

Orchestration-Tool mit Paginierung:

{
    "pageInfo": {
        "isLastPage": false,
        "discoverPayload": {
            "orchestrationTasks": [
              {
                "name": "Build_APC_1",
                "url": "https://jenkins.wsf.xyz/job/Build_APC_1",
                "projectName": "Build_APC_1"
              },
              {
                "name": "CI_CD_Jenkins",
                "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins",
                "projectName": "CI_CD_Jenkins"
              }
            ],
            "pipelines": [
              {
                "name": "Build_APC_1",
                "url": "https://jenkins.wsf.xyz/job/Build_APC_1",
                "projectName": "Build_APC_1"
              }
            ]
          },
        "pageDetails": {
            "curPage" : 1,
            "nextPage": 2
        }
    }
}

Der Haupt-Flow „Erkennen“ wird während der Erstellung des Datensatzes für die Importanforderung ausgelöst. Eine Importanforderung weist diese Status und Nachrichten auf.


Status	Nachricht
Angefordert	--
In Verarbeitung	--
Abgeschlossen	Aktualisiert<number> Objekt(e) Gefunden<number> Objekte mit ungültiger Tool-ID Gefunden<number> Objekte konnten nicht validiert werden
Fehler	Nutzlastzeichenfolge aus Subflow kann nicht analysiert werden „discoverypayload“ muss ein Array von Objekten sein ImportRequest-Datensatz enthält keinen Verweis auf Tooltabelle.
Angehalten	--
Abgebrochen	--
Nicht abgeglichen	--

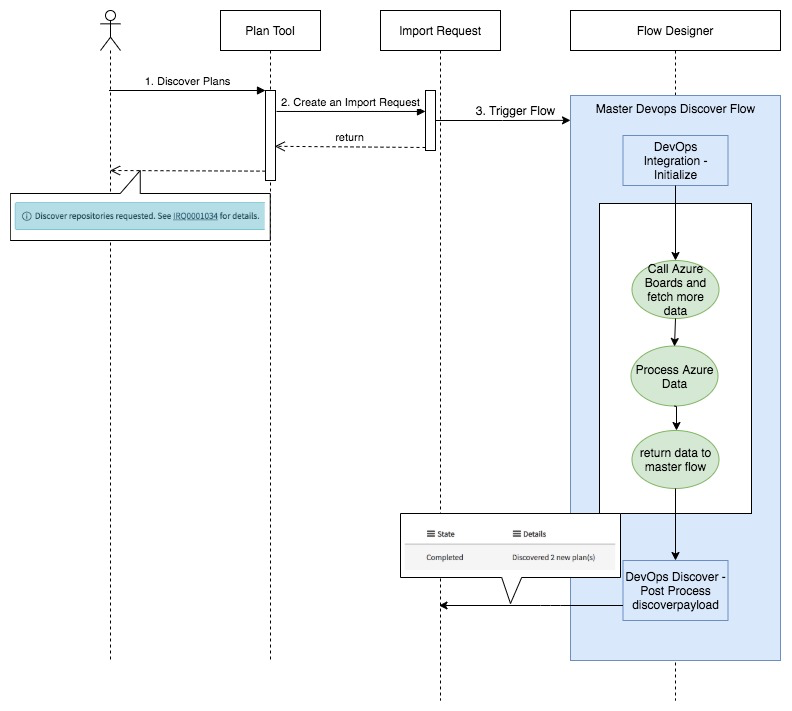

DevOps – Plan-Tool-Flow erkennen — Abbildung : 3. DevOps Beispiel für Flow-Diagramm zur Fähigkeitserkennung – Planungstool

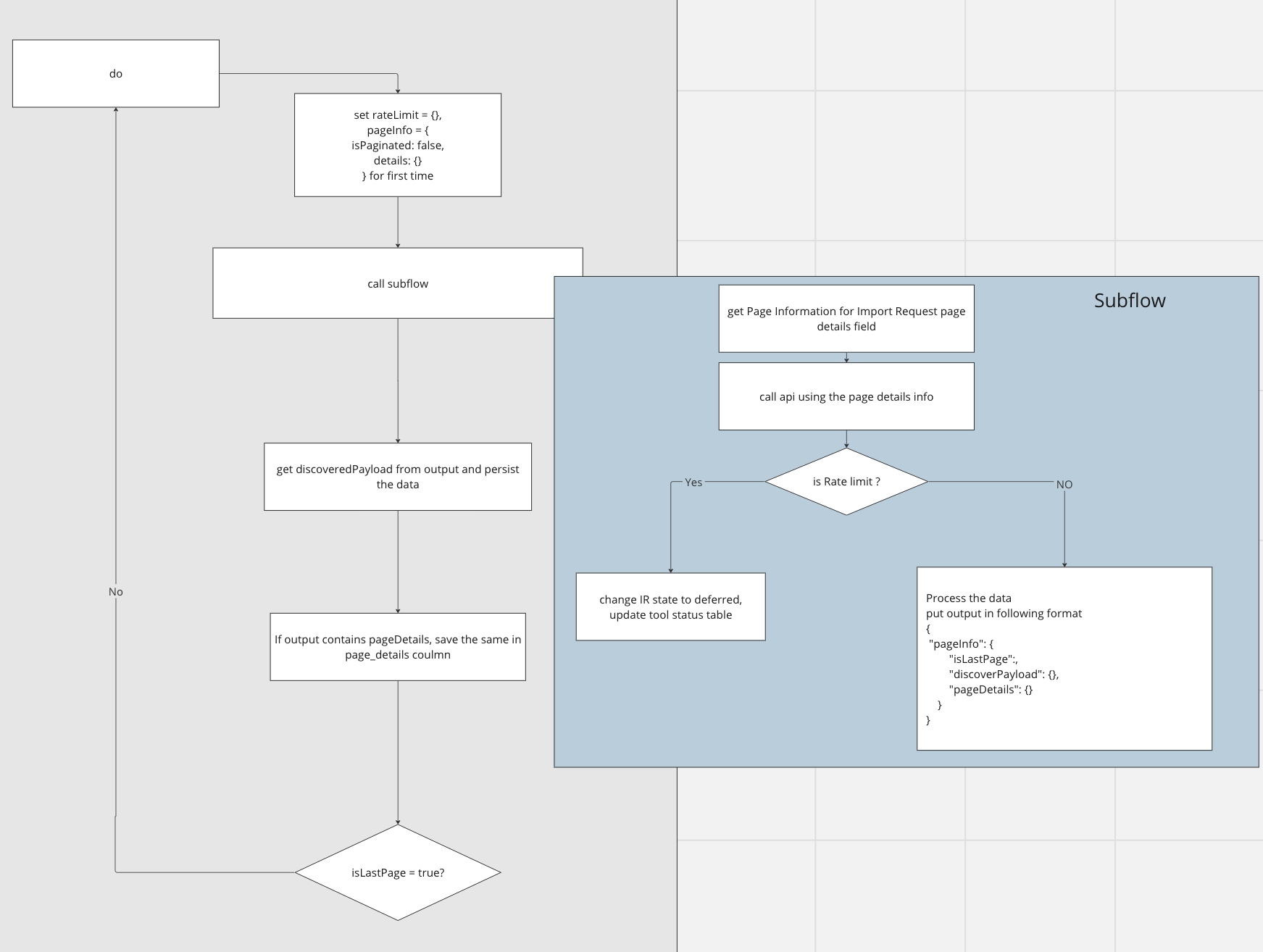

Flow-Diagramm eines typischen Erkennungs-Flows mit Paginierungsunterstützung — Abbildung : 4. DevOps Erkennen Sie die Fähigkeit mit dem Flow-Diagramm zur Unterstützung der Paginierung

Aktion „Importanforderung aktualisieren Workflow-Studio “ [].

Sie können die Aktion Importanforderung aktualisieren in Ihrem Subflow „Erkennen“ verwenden, um den Status des Importanforderungsdatensatzes bei Bedarf zu ändern.


Eingabebezeichnung	Typ
aktuell	Referenz.Importanforderung
state	(Zeichenfolge) angefordert Verarbeitung Hinweis: Die Flow-Ausführung wird gestoppt (nachdem die Rückgabe vom Subflow empfangen wurde), wenn der Status auf „In Verarbeitung“ festgelegt ist. abgeschlossen Fehler paused Abgebrochen nicht abgeglichen
details	(Zeichenfolge)
