DevOps Pipeline-UI

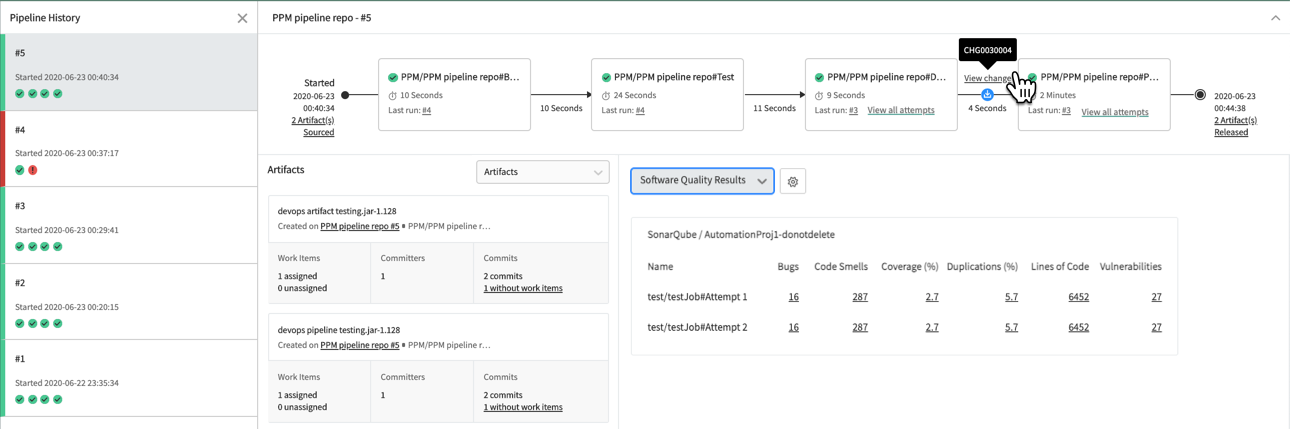

Verwenden Sie die Pipeline-UI, um Interaktionen und Ergebnisse für eine Pipelineausführung zu visualisieren. Diese grafische Ansicht zeigt den Fortschritt der Pipeline-Schritte und andere Details für jede Pipeline.

Von DevOpsaus erhalten Sie einen schnellen Überblick darüber, wie alles verbunden ist, um genau zu sehen, was wann mit der Pipeline geschieht. Von der Anwendung ServiceNow Change-Management aus können Sie auf die Pipeline-UI zugreifen und die Commits, Committer und andere Details für die Change-Anforderung schnell an einem Ort anzeigen.

Die Pipeline-UI zeigt parallele Phasen an, wie sie in den Release-Pipelines Azure DevOps modelliert werden. Die Pipeline-UI zeigt den Echtzeitstatus der Pipeline so an, wie er in Azure DevOpsangezeigt wird. Die zugehörigen Artefaktdetails, die aus der Build-Pipeline stammen, werden auch in der Pipeline-UI angezeigt. Weitere Informationen finden Sie unter Parallele Phasen in Release-Pipelines in Azure DevOps ..

In der Pipeline-UI werden alle Versuche für jede Phase oder jeden Auftrag angezeigt, die bzw. der erneut ausgeführt oder neu gestartet wurde. Weitere Informationen finden Sie unter Fehlgeschlagene Build- oder Release-Pipeline-Aufträge und -Phasen werden neu gestartet.

In der Pipeline-UI werden die Pipeline-Schritte angezeigt, die anstelle der in DevOpskonfigurierten Schritte ausgeführt wurden.

Über den zugehörigen Link können Sie aus bestimmten DevOps -Formularen sowie aus einem DevOps -Change-Anforderungs-Formular auf die Pipeline-UI zugreifen:

• DevOps Pipeline-Formular
• DevOps Formular „Pipeline-Ausführung“.
• Change-Anforderungsformular erstellt von DevOps

Hinweis:

Sie müssen die Ansicht neu laden, um die Statusschaltflächen im Pipeline-Ausführungsverlauf zu aktualisieren.

Tabelle : 1. Schrittausführungsstatus (Aufgabenausführungsstatus)

Grün	Erfolgreich. Alle der Pipeline-Ausführung zugeordneten Schrittausführungen wurden bestanden.
Grau	Noch nicht ausgeführt.
Gelb	Warten (Ausstehend, Erstellen, Validieren). Mindestens eine Schrittausführung wartet.
Rot	Fehlgeschlagen. Mindestens die Ausführung eines Schritts ist fehlgeschlagen. Das Enddatum der Aufgabenausführung wird auch dann ausgefüllt, wenn der Change abgelehnt wird. Hinweis: Um den Abbruch der Change-Anforderung, die dem Schritt zugeordnet ist, zu ermöglichen, wenn der Schritt fehlschlägt, müssen Sie die Eigenschaft sn_devops.cancel_change_on_pipeline_cancel auf Ja setzen. Weitere Informationen finden Sie unter Mit DevOps installierte Eigenschaften.

Hinweis:

Die Reihenfolge, in der die Karten in der Pipeline-UI angezeigt werden, wird durch das Feld Reihenfolge in jedem Pipeline-Schritt bestimmt, wenn Sie Ihre Pipeline in DevOpsmodelliert haben. Übersprungene Phasen werden nicht angezeigt.

Die Reihenfolge, in der die Karten in der Pipeline-UI angezeigt werden, nach Aufgabenausführung

UI-Funktion	Beschreibung
Pipeline-Schritte	Zeitplan Starten Letzte Ausführung Dauer für jeden Schritt Wenn die Ausführung der nachgelagerten Aufgabe unmittelbar nach der Ausführung der vorgelagerten Aufgabe beginnt, beträgt die Dauer 0 Sekunden. Wartezeiten zwischen Aufgabenausführungen. Die Wartezeit wird wie folgt berechnet: Startzeit der Aufgabenausführung minus Endzeit der Ausführung der vorangegangenen Aufgabe.
Zeigen Sie Change-Anforderung an	Change-Anforderungsdatensatz. Klicken Sie direkt in die Change-Anforderung des von DevOps erstellten Schritts, um Details zum Change anzuzeigen und Maßnahmen zu ergreifen. Hinweis: Der Change-Anforderungsdatensatz für, der der letzten Aufgabenausführung zugeordnet ist, wird angezeigt. Commits, die in derselben Pipeline-Ausführung rückgängig gemacht wurden, werden nicht in der Commit-Liste angezeigt.
Pipeline-Verlauf	Pipeline-Ausführung Klicken Sie auf eine Verlaufskachel, um die Details des vorherigen Schritts für eine Pipeline-Ausführung anzuzeigen. Hinweis: Der Pipeline-Verlauf wird nur für die letzten 20 Pipeline-Ausführungen angezeigt.
Alle Versuche anzeigen	Alle Versuche, die der Auftrag in einem Schritt ausgeführt wurden. Klicken Sie im entsprechenden Schritt auf den Link, um alle Versuchsdetails anzuzeigen.
Artefakte	Artefaktversionen Arbeitselemente Commits Pakete Commits Arbeitselemente Hinweis: Commits, die in derselben Pipeline-Ausführung rückgängig gemacht wurden, werden nicht in der Commit-Liste angezeigt.
Testergebnisse	Zeigen Sie die Build-Testergebnisse an, um zu sehen, welche Tests bestanden oder fehlgeschlagen sind. Die Qualitätskarte enthält Testzusammenfassungen: Testtyp und Testkategorie im Format: Testtyp/Testkategorie Native ID des Schritts Prozentsatz bestandener Tests (nur Komponenten- und Funktionstests) Durchsatz (nur Leistungstests) Schrittname
Softwarequalitätsergebnisse	Zeigen Sie alle Softwarequalitätsergebnisse (SonarQube-Scan) nach Projektname gruppiert an, die als Teil der ausgewählten Pipeline abgerufen wurden. Sie können die Scan-Ergebnisse für alle Kategorien in einem Pipeline-Ausführungsschritt anzeigen. Sie können die Ergebnisse, die in der Pipeline-UI angezeigt werden, anpassen, indem Sie die Spalten in konfigurieren Softwarequalitätskategorien, die standardmäßig in der Pipeline-UI-Ansicht angezeigt werden (DevOps > Administration > Eigenschaften > DevOps-Eigenschaftenkategorie > ) Eigenschaft in einem kommagetrennten Format. Klicken Sie auf das Zahnradsymbol, um die Spaltenansicht in der Pipeline-UI zu ändern. Klicken Sie auf den Datensatz der Schrittausführung, um den entsprechenden Datensatz der Softwarequalitätsprüfungszusammenfassung anzuzeigen. Klicken Sie auf den Datensatz „Anzahl der Schwachstellen“, um den Datensatz „Softwarequalitätsprüfung – Details“ und die entsprechenden Unterkategoriedetails anzuzeigen.
Sicherheitsergebnisse	Zeigen Sie alle Sicherheitsergebnisse an, die als Teil der ausgewählten Pipeline abgerufen wurden. Sie können die Scan-Ergebnisse für alle Kategorien in einem Pipeline-Ausführungsschritt anzeigen. Sie können die Ergebnisse anpassen, die in der Pipeline-UI angezeigt werden. Klicken Sie auf das Zahnradsymbol, um die Ansicht in der Pipeline-UI zu ändern. Klicken Sie auf den Datensatz der Schrittausführung, um den entsprechenden Datensatz der Sicherheitsscan-Zusammenfassung anzuzeigen. Klicken Sie auf den Datensatz Anzahl der erkannten Fehler, um die Details des Sicherheitsscans anzuzeigen.

Hinweis:

Wenn Sie erneut versuchen, eine Phase oder einen Pipeline-Auftrag in Azure DevOps auszuführen, der einen Test oder einen Softwarequalitätsscan enthält, werden die Ergebnisse mit der Versuchsnummer angehängt.

Klicken Sie direkt in DevOps Change-Anforderungen, Schrittausführungen, Artefakte, Artefaktversionen, Arbeitselemente, Testzusammenfassungen und Wiederholungsversuche in Flyout-Fenstern.

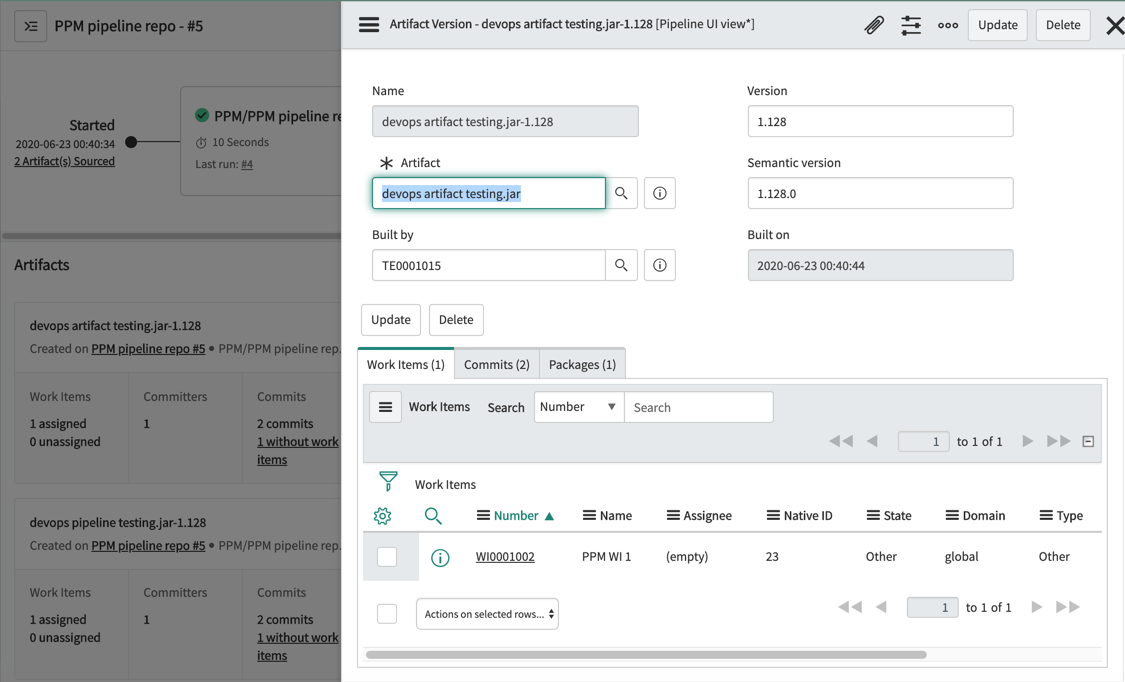

Abbildung : 1. Pipeline-UI – Flyout für Artefaktversion

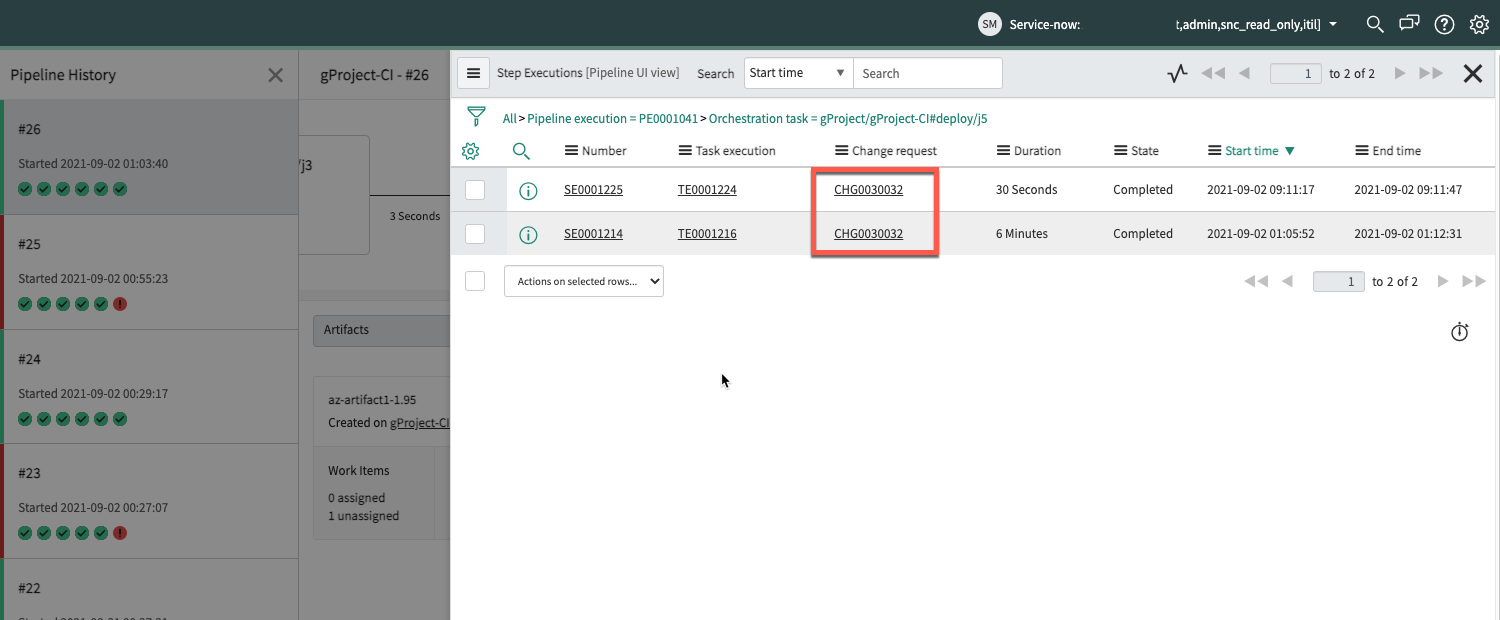

Abbildung : 2. Pipeline-UI – Change-Anforderung wiederverwenden – Flyout für Schrittausführung

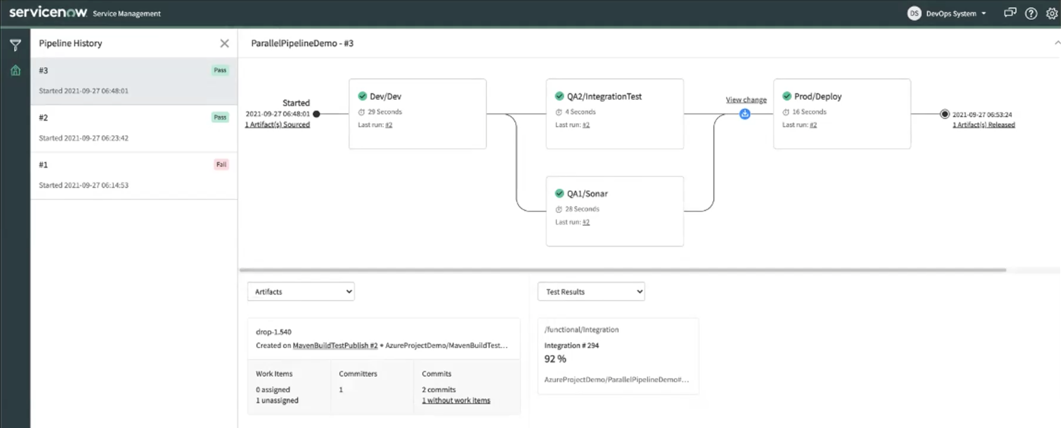

Abbildung : 3. Azure DevOps Pipeline-UI mit parallelen Phasen
