Abhängigkeitsansichtszuordnungen können Clustergruppenknoten neben einzelnen CI-Knoten und den untergeordneten Knoten dieser Clustergruppen anzeigen.

Cluster sind CIs in der Tabelle „Cluster“ [cmdb_ci_cluster]. Ein Cluster-CI ist eine organisierte Gruppe von Computer-CIs, die als ein einziges System zusammenarbeiten. Jeder Knoten in einer Cluster-Gruppe steht für ein CI (normalerweise ein Server), das über referenzierte Hardware verfügen kann, z. B. Festplatten und Netzwerkadapter.

Clusterknoten in einer Abhängigkeitsansichtszuordnung können in zwei Modi angezeigt werden:

• Reduzierter Modus: Zeigt nur den Cluster-CI-Knoten ohne seine untergeordneten CI-Knoten an. Dieser Modus vermeidet unnötiges Durcheinander in großen Karten.
• Erweiterter Modus: Zeigt den Cluster-CI-Knoten und alle seine untergeordneten CI-Knoten an.

Menüoptionen, die für eine geclusterte Knoteneinbindung verfügbar sind Reduzieren Und Erweitern Sie , Mit denen Sie die Dichte auf der Karte steuern können.

Standardmäßig reduzieren Abhängigkeitsansichten alle Clustergruppen und zeigen Cluster im reduzierten Modus auf der Karte an.

Anmerkung

Symbole für Clusterknoten und CI-Knoten der Clustergruppe werden durch die Zeichenfolge „Cluster“ und ein eindeutiges Clustersymbol gekennzeichnet. Das System durchsucht alle Komponentenknoten in einem Cluster-CI oder einem reduzierten Knoten nach Aufgaben, Ausfällen und Problemen, z. B. Incidents, Probleme, oder Change-Anforderungen. Diese Suche wertet nur die Anzahl der Ebenen aus, die im Diagramm angezeigt werden.

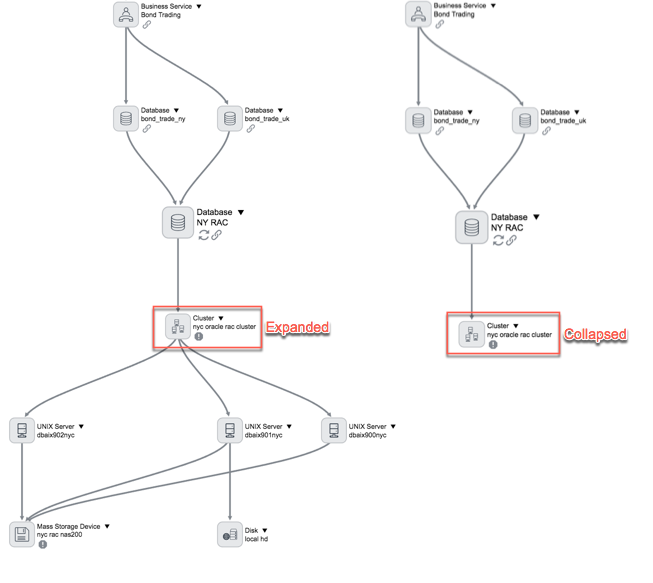

Abbildung : 1. Ein erweiterter Clusterknoten, der seine untergeordneten Knoten anzeigt
