Virtuelle Gruppierung von Knoten in einer Abhängigkeitsansichtszuordnung

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 2 Minuten Lesedauer

    • Um die Dichte auf einer Karte zu reduzieren, gruppieren Abhängigkeitsansichten CIs eines ähnlichen CI-Typs automatisch von derselben Ebene.

    Eine große Anzahl von Knoten kann dazu führen, dass eine Dependency Views-Karte zu dicht wird, um hilfreich zu sein. Wenn daher die Anzahl der Knoten mit einem ähnlichen CI-Typ auf derselben Ebene den Wert von überschreitet Maximum number of nodes (of a similar CI type and at the same level) to display before applying virtual groupingEigenschaft, dann werden diese Knoten automatisch in gruppiert Virtuelle Gruppe . Ein einzelner Knoten, der virtuelle Gruppenknoten, wird angezeigt, um die virtuelle Gruppe darzustellen, während alle tatsächlichen Knoten in der virtuellen Gruppe (die einen ähnlichen CI-Typ haben) ausgeblendet sind. Virtuelle Gruppenknoten stellen CIs eines ähnlichen CI-Typs dar, sind jedoch selbst keine CIs und können keine Aufgaben zugewiesen bekommen. Die Anzahl der tatsächlichen, reduzierten Knoten in der virtuellen Gruppe wird auf dem virtuellen Gruppenknoten angegeben.

    Standardmäßig werden nachfolgende Knoten einer virtuellen Gruppe nicht angezeigt. Sie können aktivieren Show children of virtual groupsEigenschaft zum Anzeigen untergeordneter Knoten unter virtuellen Gruppen.

    Das virtuelle Gruppieren wird nicht auf der Ebene unterhalb einer virtuellen Gruppe angewendet, auch wenn die Kriterien für das virtuelle Gruppieren erfüllt sind (die Anzahl der Knoten mit einem ähnlichen CI-Typ dieser Ebene übersteigt den vorkonfigurierten Eigenschaftswert). Virtuelles Gruppieren kann jedoch auf der folgenden Ebene erfolgen, wenn diese Kriterien erfüllt sind. Dieses Verhalten hängt nicht von Eigenschaftseinstellungen ab, und Sie können es nicht ändern.

    Menüoptionen für eine virtuelle Gruppe umfassen Erweitern und Einklappen, womit Sie das virtuelle Gruppieren anwenden und nur den virtuellen Gruppenknoten anzeigen oder das virtuelle Gruppieren rückgängig machen und alle tatsächlichen Knoten anzeigen können.

    Virtuelle Links

    Ein virtueller Knoten ist über einen virtuellen Link mit anderen Knoten verbunden. Ein virtueller Link gibt an, dass eine solche Verbindung zwischen mindestens einem CI in der virtuellen Gruppe zu einem anderen CI-Knoten auf der Karte besteht.

    Hinweis:
    Vordefinierte Filter gelten nicht für virtuelle Gruppen. Daher wird eine virtuelle Gruppe angezeigt, auch wenn sie CIs enthält, die ein vordefinierter Filter ausgeschlossen hätte. Bei der Erweiterung einer virtuellen Gruppe werden vordefinierte Filter angewendet, und einige oder alle zuvor virtuell gruppierten CIs werden möglicherweise nicht mehr auf der Karte angezeigt.

    Auch bei der Verwendung der Knotenmenü-Option Mehr laden wird das virtuelle Gruppieren auf der neu geladenen Ebene nicht angewendet, auch wenn die Kriterien für das virtuelle Gruppieren erfüllt sind.

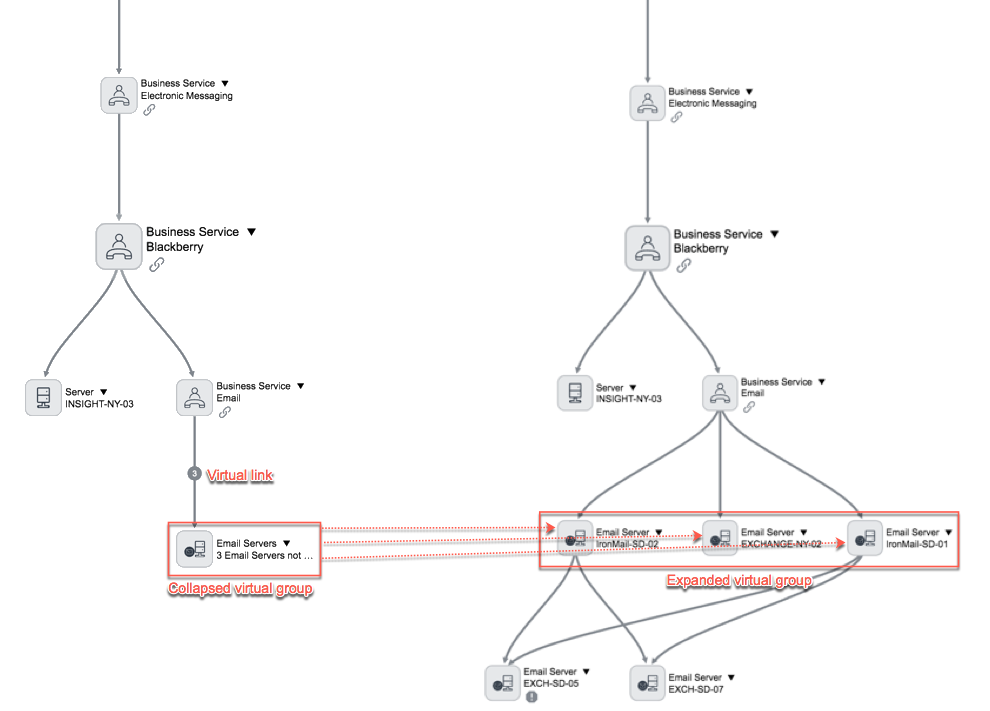

    Abbildung : 1. Eine erweiterte virtuelle Gruppe
    Eine erweiterte virtuelle Gruppe zeigt ihre Knoten und ihre untergeordneten Knoten an.
