Erstellen Sie einen Campus mit Gebäuden und Stockwerken

  • Freigeben Version: Yokohama
  • Aktualisiert 30. Januar 2025
  • 3 Minuten Lesedauer

    • Erstellen Sie zuerst Indoor MappingCampus und fügen Sie ihm mithilfe von einige Gebäude und Stockwerke hinzu Indoor MappingStudio Zuordnen. Importieren Sie Ihre CAD- und Rasterbild-Quelldateien, um Ihre Campus-Konfiguration abzuschließen.

    Vorbereitungen

    Installieren Indoor MappingUnd konfigurieren Sie grundlegende Informationen zu Ihrem Campus, Gebäude oder Stockwerken im Kartenstudio, indem Sie die Stockwerksplanquellen importieren.
    Hinweis:
    Laden Sie AutoCAD (DWF oder DXF) oder Rasterbild (PNG)-Quelldateien in Kartenstudio hoch und importieren Sie sie.
    Bevor Sie mit der Verwendung von Kartenstudio beginnen, stellen Sie sicher, dass Ihre Stockwerkspläne die folgenden Richtlinien erfüllen:

    Erforderliche Rolle: Kartenadministrator, Zuordnungs-Editor, Zuordnungs-Editor eingeschränkt

    Prozedur

    1. Navigieren zu Alle > Gebäudepläne > Map Studioan.
    2. Um einen Campus zu erstellen, wählen Sie aus Erste Schritte Registerkarte.
      Füllen Sie im Formular die Felder aus.
      Tabelle : 1. Fügen Sie eine Adresse hinzu
      Feld Beschreibung
      Land Land oder Region, in der sich der Campus befindet.
      Campus-Name Name des Campus.
      Adresse Genaue Adresse des Campus-Standorts, wie auf der Karte angezeigt.
    3. Wahlweise: Wählen Sie Aus Bearbeiten Dient zum Bearbeiten des Campus-Namens und der Adresse.
    4. Wählen Sie Aus Fahren Sie Fort Um Ihr erstes Gebäude hinzuzufügen.
    5. Geben Sie den Gebäudenamen an.
      Gebäudeadresse ist PR-ausgefüllt.
    6. Klicken Sie auf Fortsetzen.
    7. Geben Sie den Namen des Gebäudes und die Adresse ein.
    8. Klicken Sie auf Speichern.

      Gebäudegrenzen werden automatisch berechnet.

    9. Wahlweise: Wenn Sie Ihr neu erstelltes Gebäude auf der Karte nicht finden können, wird der folgende Bildschirm angezeigt:

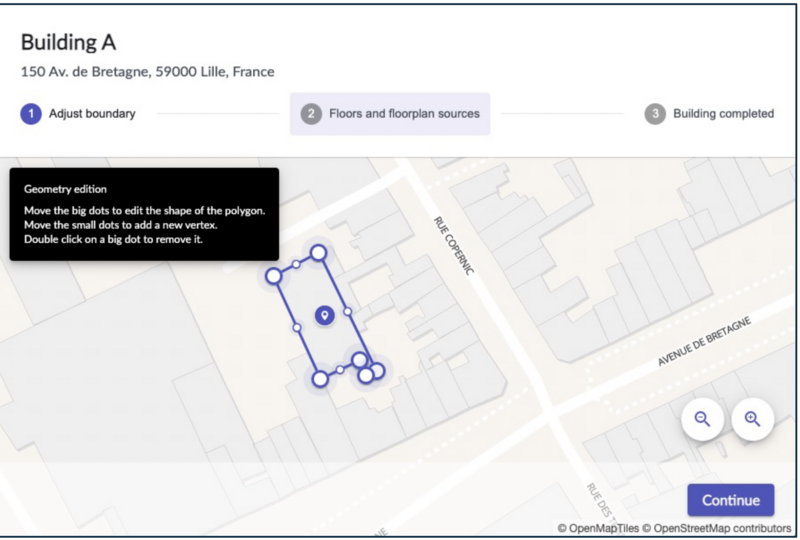

      Abbildung : 1. Gebäudestandort, der in Kartenstudio angezeigt wird

      Gebäudestandort, der auf der Karte angezeigt wird

    10. Wählen Sie Fortsetzen.
      Hinweis:
      Ihr Polygon muss sich mindestens um das Gebäude herum befinden. Es muss nicht der genauen Form des Gebäudes entsprechen.
    11. In dieser Phase können Sie zusätzliche Gebäude hinzufügen oder die vorhandenen Gebäudedetails bearbeiten.
    12. Wählen Sie Aus +Fügen Sie ein Gebäude hinzu Um zusätzliche Gebäude auf Ihrem Campus zu erstellen.
    13. Navigieren zu Arbeitsplatz Verwalten > Stockwerk Und Grundrisse Um Ihrem Gebäude ein Stockwerk oder Stockwerke hinzuzufügen.
    14. Wählen Sie Ihr Gebäude aus.
      Hinweis:
      Stellen Sie sicher, dass Sie ein Gebäude auswählen, da Sie Dateien auf Campus-Ebene hochladen können. Wenn Sie ein Gebäude auswählen, ist es auf allen Ebenen sichtbar, da Sie Ihre Dateien nur auf der Außenbereichsebene importieren können.
    15. Wählen Sie Aus Fügen Sie ein Stockwerk hinzu .
      Füllen Sie im Formular die Felder aus
      Tabelle : 2. Ein Stockwerk hinzufügen
      Feld Beschreibung
      Gebäude Name oder Nummer des Gebäudes, in dem sich das Stockwerk befindet.
      Nummer Stockwerksebene. Verwendet eine Ganzzahl oder einen numerischen Wert.
      Name Stockwerkname oder Titel
      Titel Titel, der auf dem Stockwerk-Controller angezeigt wird.
    16. Klicken Sie auf Erstellen.
    17. Wiederholen Sie die Schritte 16-18 für jedes Stockwerk Ihres Gebäudes.
    18. Navigieren Sie zu „Arbeitsplatz Verwalten > Campus und Gebäudean.
      Es ist wichtig, dass Ihr Campus Umfasst Oder ihre Grenzen sind für alle Gebäude gut angepasst. Die Grenzen werden automatisch angepasst. Weitere Informationen finden Sie unter Arbeiten mit Grenzeditor.
      Ihr Campus ist konfiguriert.
    19. Nachdem Ihr Campus und Ihre Gebäude erstellt wurden, können Sie mit dem Import Ihrer CAD-Dateien oder Rasterbild-Stockwerksplanquellendateien beginnen.
    20. Navigieren Sie im Kartenstudio zu Arbeitsplatz verwalten > Stockwerke und Stockwerksplänean.
    21. Suchen Sie Ihr Stockwerk, in das Sie Ihre CAD- oder Rasterdatei hochladen möchten.

      (Optional) in dieser Phase können Stockwerkspläne als AutoCAD-Quellen (DXF/DWG) oder Rasterbilddateien (PNG) hochgeladen und importiert werden, oder Sie können die Dateien nach dem Erstellen eines Campus importieren. Stellen Sie sicher, dass Sie die Designrichtlinien überprüft haben, bevor Sie die Quellen in Kartenstudio importieren. Weitere Informationen zum Importieren finden Sie unter Importieren Sie CAD-Dateien in KartenstudioUnd Importieren Sie Rasterdateien.

    22. Wählen Sie nach dem Importieren einer CAD- oder Rasterdatei aus Arbeitsplatz Verwalten Und wählen Sie aus Übersicht .
    23. Wählen Sie das von Ihnen erstellte Gebäude aus.
      Ihre Karte ist konfiguriert und im Kartenstudio verfügbar.
