Cluster-Knoten in einer Abhängigkeitsansichten-Zuordnung

Abhängigkeitsansichten-Zuordnungen können neben einzelnen CI-Knoten auch Clustergruppenknoten und die untergeordneten Knoten dieser Clustergruppen anzeigen.

Cluster sind CIs in der Tabelle „Cluster“ [cmdb_ci_cluster]. Ein Cluster-CI ist eine organisierte Gruppe von Computer-CIs, die als ein einziges System zusammenarbeiten. Jeder Knoten in einer Cluster-Gruppe steht für ein CI (normalerweise ein Server), das über referenzierte Hardware verfügen kann, z. B. Festplatten und Netzwerkadapter.

Clusterknoten in einer Karte mit Abhängigkeitsansichten können in zwei Modi angezeigt werden:

• Reduzierter Modus: Zeigt nur den Cluster-CI-Knoten ohne seine untergeordneten CI-Knoten an. Dieser Modus vermeidet unnötiges Durcheinander in großen Karten.
• Erweiterter Modus: Zeigt den Cluster-CI-Knoten und alle seine untergeordneten CI-Knoten an.

Zu den für einen gruppierten Knoten verfügbaren Menüoptionen gehören Reduzieren und Erweitern, mit denen Sie die Dichte auf der Karte steuern können.

Standardmäßig reduzieren Abhängigkeitsansichten alle Clustergruppen und zeigen Cluster im reduzierten Modus in der Zuordnung an.

Anmerkung

Symbole für Cluster-Knoten und CI-Knoten der Clustergruppe sind an der Zeichenfolge „Cluster“ und an einem eindeutigen Cluster-Symbol erkennbar. Das System durchsucht alle Komponentenknoten in einem Cluster-CI oder reduzierten Knoten nach Aufgaben, Ausfällen und Problemen, wie z. B. Incidents, Probleme oder Change-Anforderungen. Diese Suche wertet nur die Anzahl der Ebenen aus, die im Diagramm angezeigt werden.

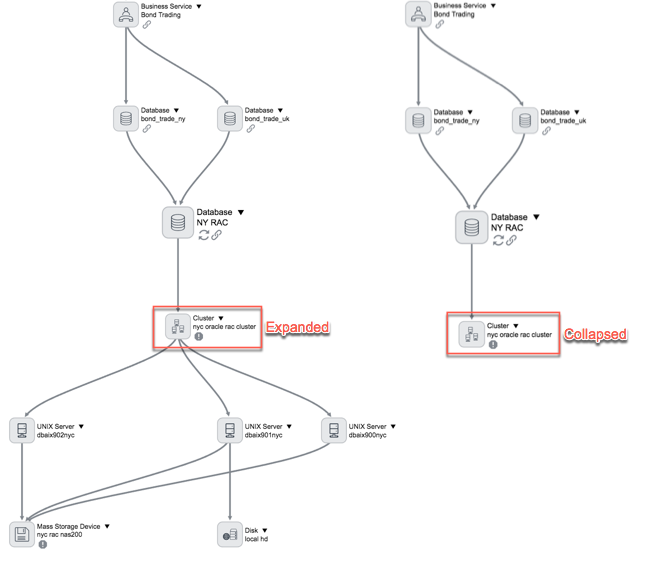

Abbildung : 1. Ein erweiterter Clusterknoten, der seine untergeordneten Knoten anzeigt
